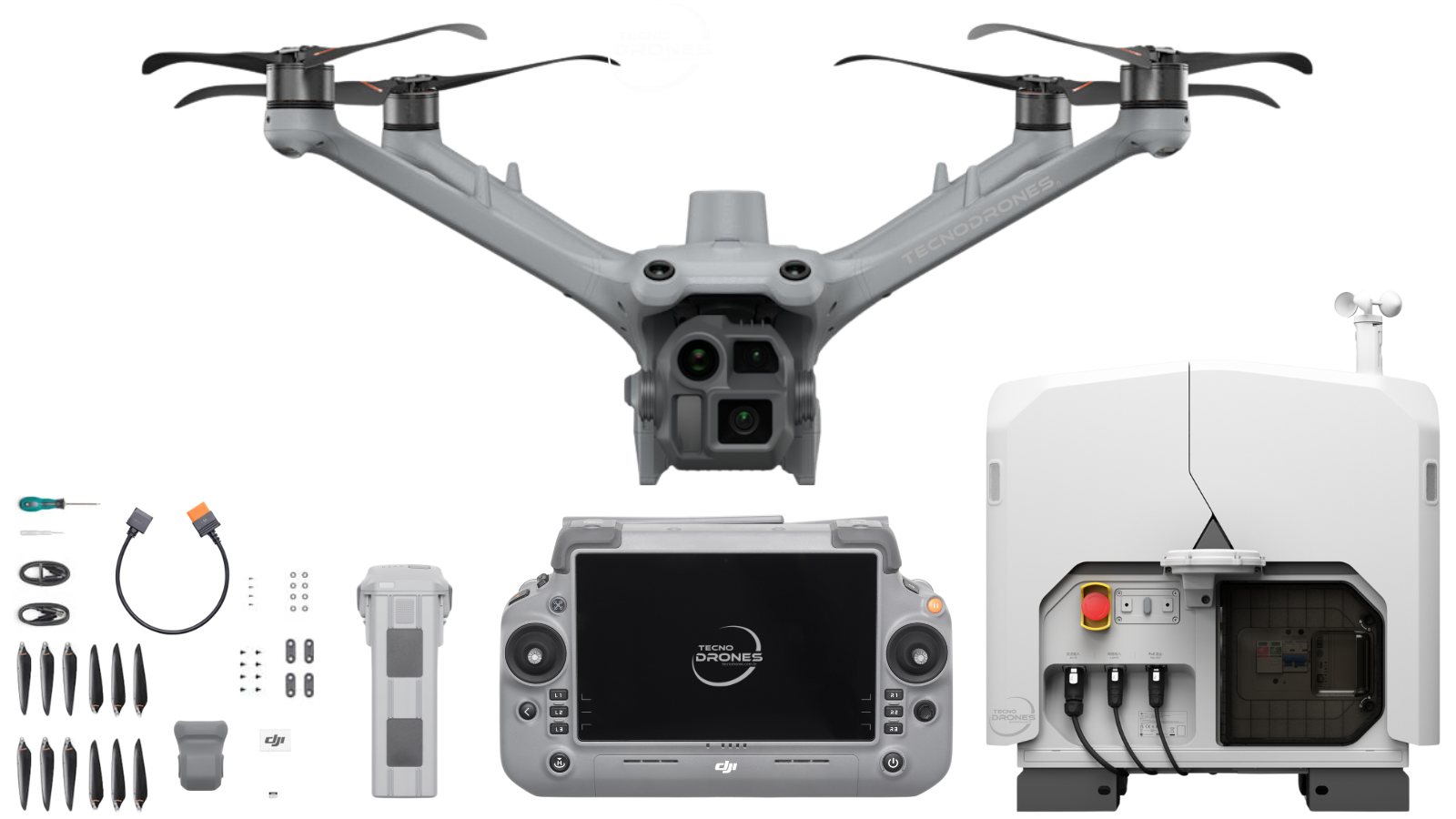

Dji Dock 3 Matrice 4D Series Combo



Equipado com drones de alto desempenho Matrice 4D ou Matrice 4TD, a DJI Dock 3 capacita operações remotas 24/7 e, pela primeira vez, suporta operação móvel montada em veículos, adaptando-se facilmente a vários ambientes. Os drones utilizam as mesmas câmeras da Série Matrice 4, mas oferecem desempenho de voo e proteção aprimorados. Eles também podem ser emparelhados com o DJI RC Plus 2 Enterprise para uso independente. Com os recursos inteligentes do DJI FlightHub 2, os pilotos podem reduzir significativamente o tempo operacional e os custos de mão de obra, maximizando a eficiência e a economia.



Resistente ao Calor

Construído para suportar calor extremo, a DJI Dock 3 opera e carrega perfeitamente mesmo em temperaturas que chegam a 50° C, garantindo operações eficientes.



50℃

Temperatura máxima de funcionamento



Resistente ao Frio

Realize tarefas críticas de forma confiável, apesar das temperaturas geladas em ambientes onde as temperaturas podem cair abaixo de -20°C. Após o pré-aquecimento, pode operar de forma estável em ambientes adversos com temperaturas tão baixas quanto -30° C.



-30℃

Temperatura mínima de funcionamento



Resistência ao vento

Ambos os Matrice 4D e 4TD demonstram desempenho de voo notável. Em ventos tão fortes quanto 12 m/s, eles podem realizar decolagens e pousos estáveis, e permanecer no ar por até 32 minutos.



12m/s

Resistência máxima ao vento



Poderoso e confiável

O design da Dock 3 protege seus sistemas internos das condições externas ao encapsular componentes eletrônicos, permitindo operações contínuas mesmo em ambientes hostis.



IP56

DJI Dock 3

IP55

DJI Matrice 4D/4TD



Hélices anticongelantes com redução de ruídos

Equipado de fábrica com hélices anticongelantes com redução de ruídos, os drones Matrice 4D e 4TD podem manter voo estável mesmo em chuva congelante. O design silencioso reduz o ruído durante as operações.



A DJI Dock 3 pode ser implantado de forma flexível, redefinindo o paradigma das operações. Para implantações fixas, a qualidade do sinal pode ser aprimorada instalando o retransmissor D-RTK 3 de próxima geração em locais elevados, permitindo uma seleção flexível do local da dock. Com o novo aplicativo DJI Enterprise, a implantação pode ser concluída usando apenas um smartphone. Além disso, pela primeira vez, a DJI Dock suporta implantação montada em veículo, permitindo um despacho mais eficiente durante operações urgentese inspeções de longa distância.



Implantação montada fixa

A nova versão de implantação fixa do retransmissor D-RTK 3 oferece desempenho superior de anti-interferência para transmissão de vídeo e aquisição de satélite. Instalá-lo em locais elevados pode resolver efetivamente problemas de sinal de RTK e transmissão de vídeo causados por obstruções, estendendo a distância máxima de transmissão para 25 km. Essa capacidade permite uma seleção flexível do local da Dock 3 com base nas necessidades operacionais reais.





Perto de arranha-céus

Instalar o retransmissor D-RTK 3 em telhados pode melhorar significativamente a qualidade do sinal, permitindo que a Dock 3 seja implantado próximo a arranha-céus ou paredes de subestações.



Perto de torres de comunicação

Implantar o retransmissor D-RTK 3 em uma torre de comunicação próxima pode melhorar significativamente a qualidade do sinal durante as operações da Dock 3, garantindo decolagens e pousos seguros mesmo em ambientes com interferências da torre de comunicação.



Implantação móvel montada em veículo

A DJI Dock 3 é a primeira Dock da DJI a suportar implantação móvel montada em veículo. Otimizado para essa finalidade, a estrutura geral, os componentes e o ar-condicionado da Dock foram submetidos a testes de vibrações do veículo, com novos recursos, como calibração horizontal e calibração de localização da Dock baseada em nuvem. Para operações de emergência ou inspeções de longa distância, usar o suporte de gimbal montado em veículo DJI Dock 3 para implantação móvel oferece uma solução conveniente quando a implantação fixa é impraticável em cenários temporários.





Durante operações móveis, o pessoal interno pode usar o DJI FlightHub 2 para definir remotamente a localização da dock e atribuir tarefas na nuvem, aumentando assim a eficiência dos operadores e do cronograma.



Duas docks podem ser implantados em um único veículo simultaneamente, alcançando um aumento significativo de eficiência. A DJI Dock 3 emprega um padrão especial de controle para evitar colisões entre drones e garantir a segurança operacional, permitindo que as duas docks alternem tarefas de maneira ordenada.



A rotação automatizada de dois drones permite a transmissão contínua de imagens aéreas em tempo real. Em cenários de emergência, um holofote pode ser equipado para fornecer iluminação em tempo integral.



Os novos DJI Matrice 4D e 4TD, resistentes à água e poeira, são especificamente projetados para a DJI Dock 3, oferecendo tempo de voo prolongado, e podem ser emparelhados com o DJI RC Plus 2 Enterprise para uso independente. Ambos os drones estão equipados com uma câmera grande angular, uma câmera tele média, uma câmera tele e um sensor telemétrico. O Matrice 4D é altamente eficaz para mapeamento profissional de alta precisão e inspeções detalhadas de superfícies. O Matrice 4TD está equipado com uma câmera termográfica infravermelha e uma nova luz auxiliar com NIR, tornando-o adequado para uma ampla gama de aplicações, como inspeções de infraestrutura, resposta a emergências e segurança pública.





Novos DJI Matrice 4D e 4TD





Câmera grande-angular

CMOS de 4/3

Píxeis efetivos de 20 MP

f/2,8 a f/11

Formato equivalente a 24 mm

Obturador mecânico

Câmera Tele média

CMOS de 1/1,3”

Píxeis efetivos de 48 MP

f/2,8

Formato equivalente a 70 mm

Câmera Tele

CMOS de 1/1,5”

Píxeis efetivos de 48 MP

f/2,8

Formato equivalente a 168 mm

Sensor telemétrico

Alcance de medição: 1800 m (1 Hz)

Alcance de incidência oblíqua (1: 5 Distância oblíqua): 600 m (1 Hz)

Ponto cego: 1 m

Precisão de alcance (m): ± (0,2 + 0,0015 × D)





Câmera grande-angular

CMOS de 1/1,3”

Píxeis efetivos de 48 MP

f/1,7

Formato equivalente a 24 mm

Câmera Tele média

CMOS de 1/1,3”

Píxeis efetivos de 48 MP

f/2,8

Formato equivalente a 70 mm

Câmera Tele

CMOS de 1/1,5”

Píxeis efetivos de 48 MP

f/2,8

Formato equivalente a 168 mm

Sensor telemétrico

Alcance de medição: 1800 m (1 Hz)

Alcance de incidência oblíqua (1: 5 Distância oblíqua): 600 m (1 Hz)

Ponto cego: 1 m

Precisão de alcance (m): ± (0,2 + 0,0015 × D)

Luz auxiliar com NIR

6° FOV, 100 m Distância de Iluminação

Câmera termográfica infravermelha

Resolução 640×512

f/1,0

Formato equivalente a 53 mm

Microbolômetro VOx sem ventilação

Suporta modo de Imagem Infravermelha UHR



Maior tempo de voo, proteção robusta

Quando totalmente carregado, o Matrice 4D/4TD oferece um impressionante tempo de voo de 47 minutos a uma velocidade de 15 m/s, alcançando um notável aumento de 37% no tempo de operação. Em um raio de 10 km, esses drones proporcionam 18 minutos de operação. Ambos os modelos são projetados para suportar condições adversas com uma impressionante classificação de proteção IP55 à prova de poeira e água‌.





Detecção de obstáculos para operação

O módulo de detecção de obstáculos para Matrice 4D/4TD combina tecnologias de LiDAR rotativo e radar de ondas milimétricas para evitar obstáculos em nível de fio de 12 mm com precisão em velocidades de até 15 m/s em cruzamentos complexos de linhas de energia, bem como melhorar o posicionamento em condições de pouca luz. A segurança operacional é garantida para ambientes variados de redes de distribuição de energia e os layouts intrincados de subestações.





Excelente em ambientes com pouca luz

Os drones da Série Matrice 4D possuem quatro lentes fisheye de alta resolução para baixa luminosidade, aprimorando significativamente as capacidades de posicionamento visual em baixa luminosidade e detecção de obstáculos. O novo Modo Cena Noturna oferece visão noturna em cores. O Matrice 4TD oferece adicionalmente o recurso de filtro IR-Cut para visão noturna em preto e branco e operações 24/7, bem como uma nova luz auxiliar com NIR que pode cobrir distâncias de até 100 m. A câmera termográfica infravermelha do Matrice 4TD suporta o modo de imagens infravermelhas em UHR com resoluções de imagem de até 1280 × 1024 e um modo de alta resolução para leituras detalhadas de temperatura.



Clareza e precisão inigualáveis, a qualquer momento





Nitidez visual e estabilidade de imagens

Os drones da Série Matrice 4D estão equipados com câmeras tele média e tele com estabilização de primeiro plano. A câmera tele média é eficaz para inspeções de médio alcance, detectando pinos e rachaduras a partir de 10 metros, e lendo claramente dados de instrumentos em subestações. A câmera tele de 48 MP captura detalhes, como sinais, a até 250 m de distância. Ao usar a câmera tele do Matrice 4TD enquanto a aeronave está pairando em um ambiente sem vento,o gimbalpode inclinar-se para cima em 80 graus, tornando defeitos na parte inferior de pontes claramente visíveis. A estabilização aprimorada mantém os objetos em primeiro plano claros durante fotos teleobjetivas com zoom de 10x ou superior.



Levantamento de alta precisão

Os drones da Série Matrice 4D se destacam no mapeamento de precisão, oferecendo uma nova função de fotografia oblíqua em 5 direções e fotografia ortofoto em 3 direções. Também inclui acompanhamento de terreno em tempo real para atender a vários requisitos de mapeamento. O DJI FlightHub 2 foi atualizado para operações com Matrice 4D/4TD. Esta atualização introduz uma gama de opções de planejamento de rotas de voo, incluindo rotas de Capturas inteligentes em 3D, rotas geométricas e rotas de inclinação, aumentando a eficiência enquanto garante modelagem detalhada.



Revezamento aéreo contínuo para terrenos montanhosos

A Série Matrice 4D pode operar com o controle remoto DJI RC Plus 2 Enterprise para uso independente, apresentando uma função inovadora de revezamento integrado. Com esta configuração, um drone pode voar alto como um retransmissor, permitindo que outro drone opere a uma distância maior. O drone de revezamento automaticamente se posiciona em direção ao drone operacional, garantindo transmissão de vídeo suave sem sinal 4G ou em condições obstruídas. Esta capacidade estende significativamente o alcance de transmissão, tornando-o idealpara tarefas de busca e resgate (SAR) e inspeções em áreas montanhosas.





Inteligência e a eficiência das operações remotas





Voo e controle inteligentes

Rotas automatizadas

A nova rota de voo automatizada é útil em vários cenários, incluindo segurança pública e inspeções. Uma vez que uma rota de voo é estabelecida, o drone pode detectar e capturar automaticamente imagens ou vídeos de objetos como veículos e embarcações, e anomalias de temperatura infravermelha, e enviar notificações aos operadores.



Detecção inteligente de mudanças

O novo recurso de detecção inteligente de mudanças permite uma análise periódica eficiente das mudanças em uma área, auxiliando os operadores na proteção ambiental, assistência em desastres naturais e detecção de rachaduras para uma tomada de decisão mais eficaz e informada.



Rastreamento inteligente

Os operadores podem utilizar as poderosas capacidades de zoom automático da série Matrice 4D para rastrear rapidamente um objeto, como um veículo ou uma embarcação, proporcionando uma revisão de rastreamento eficiente.



Cockpit virtual

O novo recurso de detecção inteligente de mudanças permite uma análise periódica eficiente das mudanças em uma área, auxiliando os operadores na proteção ambiental, assistência em desastres naturais e detecção de rachaduras para uma tomada de decisão mais eficaz e informada.



Decole rapidamente

Decole e chegue ao local de emergência para melhorar a percepção da situação. Após habilitar o planejamento de rota otimizado, use as Tarefas FlyTo para alcançar um ponto designado a 1 km de distância e a 100 m de altura em 100 segundos.



Transmissão ao vivo

A atualização de performance reduz significativamente a latência da transmissão ao vivo no FlightHub 2, proporcionando suporte confiável para a tomada de decisões em tempo real.



Transmissão de dados em tempo real

Em cenários de emergência, a transmissão de dados em tempo real e a modelagem rápida podem ser alcançadas durante o voo. A transferência de dados pode ser concluída imediatamente após o pouso, e um modelo preliminar pode ser rapidamente gerado via a nuvem, aumentando significativamente a eficiência.

Dji Dock 3 Matrice 4D e Matrice 4TD Series

DOCK 3 - GERAL:

Nome do produto: DJI Dock 3

Peso total: 55 kg (sem incluir a aeronave)

O peso real do produto pode variar devido a diferenças nos materiais do lote e a fatores externos.

Dimensões:

Tampa do Dock aberta: 1760×745×485 mm (C×L×A)

Tampa do Dock fechada: 640×745×770 mm (C×L×A)

* Todos os dados incluem a largura do módulo RTK (160 mm), a altura do medidor de velocidade do vento (145 mm) e os suportes da base de montagem (58 mm).

Voltagem de entrada: 100 a 240 V (CA); 50/60 Hz

Potência de entrada: Máx. de 800 W

Temperatura de funcionamento: -30° a 50 °C

Classificação da proteção contra impurezas: IP56

Quantidade de drones abrigados: 1

Velocidade máx. do vento durante o pouso: 12 m/s

Altitude máx. de funcionamento: 4500 m

Frequência de recepção do satélite da Estação de base RTK

Recepção simultânea: GPS: L1 C/A, L2, L5

BeiDou: B1l, B2l, B3l, B2a, B2b, B1C

GLONASS: F1, F2

Galileo: E1, E5a, E5b, E6

QZSS: L1, L2, L5

Precisão de posicionamento da Estação de base RTK:

Horizontal: 1 cm + 1 ppm (RMS)

Vertical: 2 cm + 1 ppm (RMS).

DOCK - DESEMPENHO DE CARREGAMENTO:

Tensão de saída: 35 V DC

Tempo de carregamento: 27 minutos

* Os dados foram medidos ao carregar a aeronave (quando desligada) de 15% a 95% em um ambiente de 25 °C.

DOCK - TRANSMISSÃO DE VÍDEO:

Frequência de funcionamento:

2,4000 a 2,4835 GHz

5,150 a 5,250 GHz (CE: 5,170 a 5,250 GHz)

5,725 a 5,850 GHz

9 antenas integradas, 2T4R, suporta alternância inteligente

Potência do transmissor (EIRP).

2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)

5,2 GHz (CE: 5,170 a 5,250 GHz): <23 dBm (FCC/CE)

5,8 GHz: <33 dBm (FCC); <14 dBm (CE); <30 dBm (SRRC).

DOCK - SISTEMA DE RESFRIAMENTO:

Tensão de funcionamento: 48 V DC

Tipo de resfriamento: Ar condicionado baseado em compressor.

DOCK - BATERIA RESERVA:

Capacidade da bateria: 12 Ah

Tensão de saída: 12 V

Tipo de bateria: Bateria de chumbo-ácida

Duração da bateria: 4 horas

* Medidas obtidas com uma bateria reserva totalmente carregada em um ambiente a 25 °C. Após uma queda de energia, o Dock não suporta funções como carregamento da aeronave, resfriamento, aquecimento da tampa do Dock ou aquecimento do medidor de velocidade do vento. Por favor, restaure a energia prontamente.

DOCK - ACESSO À REDE:

Acesso Ethernet: Entrada adaptativa Ethernet 10/100/1000 Mbps

Acesso em 4G

Requer o DJI Cellular Dongle 2.

DOCK - SENSOR:

Sensor de velocidade do vento: Suportado

Sensor de precipitação: Suportado

Sensor de temperatura ambiente: Suportado

Sensor de imersão de água: Suportado

Sensor de temperatura da cabine: Suportado

Sensor de umidade da cabine: Suportado.

DOCK - CÂMERA DE SEGURANÇA (EXTERNA):

Resolução: 1920×1080

Campo de visão (FOV): 151°

Luz auxiliar: Luz branca auxiliar.

DOCK - CÂMERA DE SEGURANÇA (INTERNA):

Resolução: 1920×1080

Campo de visão: 151°

Luz auxiliar: Luz branca auxiliar.

DOCK - PROTEÇÃO CONTRA RAIOS:

Entrada de alimentação CA: 20 kA (valor nominal), atende aos requisitos dos níveis de proteção EN 61643-11 Tipo 2 e IEC 61643-1 Classe Ⅱ.

Entrada Ethernet: 10 kA (I‌total‌), ‌‌em conformidade com o nível de proteção da CATEGORIA C do EN/IEC 61643-21.

DOCK - CAPACIDADE DE EXPANSÃO:

Computação de borda: Suporta comunicação de dados com interruptores externos.

AERONAVE - GERAL:

Peso: 1850 g

Peso máx. de decolagem: 2090 g

Dimensões: 377,7×416,2×212,5 mm (C×L×A, sem hélices)

Entre eixos:

Distância diagonal entre eixos: 498,5 mm

Distância entre eixos do motor esquerdo-direito dianteiro: 383,0 mm

Distância entre eixos do motor esquerdo-direito traseiro: 343,0 mm‌

Distância frontal-traseira entre eixos: 341,6 mm

Velocidade máx. de ascensão:

6 m/s (modo Normal)

10 m/s (Modo Esportivo)

Velocidade máx. de descensão:

6 m/s (modo Normal)

8 m/s (Modo Esportivo)

Velocidade máx. horizontal (ao nível do mar, sem vento)

Modo Normal, com a detecção de obstáculos desabilitada: 15 m/s em voos frontais, 12 m/s em voos para trás, 10 m/s em voos laterais

Modo Esportivo: 21 m/s em voos frontais, 19 m/s em voos para trás, 15 m/s em voos laterais

Quando usado com a DJI Dock, apenas o modo Normal é suportado.

Resistência máx. ao vento: Durante a operação: 12 m/s

Durante a decolagem/aterrissagem: 12 m/s

Altitude máx. de decolagem: 6500 m

Duração máx. de voo: 54 minutos

Duração máx. de voo estacionário: 47 minutos

Raio máx. de funcionamento: 10 km

Distância máx. de voo: 43 km

Ângulo máx. de inclinação: 25° (modo Normal) e 30° (modo Esportivo)

Velocidade máx. angular: 200°/s.

Sistema global de navegação por satélite (GNSS)

GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS e GLONASS são compatíveis apenas quando o módulo RTK estiver habilitado.)

Precisão do voo estacionário (sem vento ou com brisa)

Vertical:

±0,1 m (com posicionamento visual)

±0,5 m (com posicionamento por GNSS)

±0,1 m (com posicionamento por RTK)

Horizontal:

±0,3 m (com posicionamento visual)

±0,5 m (com posicionamento por GNSS)

±0,1 m (com posicionamento por RTK)

Temperatura de funcionamento: -20° a 50 °C

Classificação da proteção contra impurezas: IP55

Modelo do motor: 2611

Modelo de hélices: 1364F hélices anticongelamento dobráveis de baixo ruído

Módulo RTK: Integrados na aeronave

Faróis: Integrados na aeronave.

AERONAVE - CÂMERAS:

Sensor de imagens DJI Matrice 4D:

Câmera grande-angular: CMOS de 4/3; Pixels efetivos: 20 MP

Câmera Tele média: CMOS de 1/1,3”; Pixels efetivos: 48 MP

Câmera Tele: CMOS de 1/1,5”; Pixels efetivos: 48 MP

DJI Matrice 4TD:

Câmera grande-angular: CMOS de 1/1,3”; Píxeis efetivos: 48 MP

Câmera Tele média: CMOS de 1/1,3”; Pixels efetivos: 48 MP

Câmera Tele: CMOS de 1/1,5”; Pixels efetivos: 48 MP

Lente:

Câmera grande-angular DJI Matrice 4D

Campo de visão (FOV): 84°

Formato equivalente: 24 mm

Abertura: f/2,8 a f/11

Foco: 1 m a ∞

DJI Matrice 4TD

Campo de visão (FOV): 82°

Formato equivalente: 24 mm

Abertura: f/1,7

Foco: 1 m a ∞

Câmera Tele média

Campo de visão (FOV): 35°

Formato equivalente: 70 mm

Abertura: f/2.8

Foco: 3 m a ∞

Câmera Tele

Campo de visão (FOV): 15°

Formato equivalente: 168 mm

Abertura: f/2.8

Foco: 3 m a ∞

Desembaçamento da lente

* DJI Matrice 4D e DJI Matrice 4TD: As câmeras grande angular, telemédia e tele suportam desembaçamento de lente

Alcance ISO

Modo Normal: ISO 100 a 25600

Modo de Cena Noturna: Matrice 4D

Câmera grande-angular: ISO 100 a 204800

Câmera Tele média: ISO 100 a 409600

Câmera Tele: ISO 100 a 409600

Matrice 4TD

Câmera grande-angular: ISO 100 a 409600

Câmera Tele média: ISO 100 a 409600

Câmera Tele: ISO 100 a 819200

Velocidade do obturador

DJI Matrice 4D

Câmera grande-angular:

Obturador eletrônico: 2-1/8000 s

Obturador mecânico: 2-1/2000 s

Câmera Tele média: 2-1/8000 s

Câmera Tele: 2-1/8000 s

DJI Matrice 4TD: 2-1/8000 s

Dimensões máx. da imagem: DJI Matrice 4D

Câmera grande-angular: 5280×3956

Câmera Tele média: 8064×6048

Câmera Tele: 8192×6144

DJI Matrice 4TD

Câmera grande-angular: 8064×6048

Câmera Tele média: 8064×6048

Câmera Tele: 8192×6144

Intervalo mínimo de fotos:

DJI Matrice 4D: 0,5 s

DJI Matrice 4TD: 0,7 s

Modos de fotografia: DJI Matrice 4D

Câmera grande-angular:

Disparo único: 20 MP

Temporizado: 20 MP

JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s

JPEG + RAW: 2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 20 MP

Panorâmica: 20 MP (imagem RAW); 100 MP (imagem combinada)

Câmera Tele média:

Disparo único: 12 MP/48 MP

Temporizado: 12 MP/48 MP

JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 12 MP

Câmera Tele:

Disparo único: 12 MP/48 MP

Temporizado: 12 MP/48 MP

JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 12 MP

DJI Matrice 4TD

Câmera grande-angular:

Disparo único: 12 MP/48 MP

Temporizado: 12 MP/48 MP

JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 12 MP

Panorâmica: 12 MP (imagem RAW); 100 MP (imagem combinada)

Câmera Tele média:

Disparo único: 12 MP/48 MP

Temporizado: 12 MP/48 MP

JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 12 MP

Câmera Tele:

Disparo único: 12 MP/48 MP

Temporizado: 12 MP/48 MP

JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s

Capturas inteligentes: 12 MP

Resolução e codificação de vídeo

DJI Matrice 4D e DJI Matrice 4TD

Formatos de codificação de vídeo: H.264, H.265

Estratégia de codificação: CBR, VBR

Resolução:

4K: 3840×2160 a 30 fps

FHD: 1920×1080 a 30 fps

Taxa de bits do vídeo:

DJI Matrice 4D e DJI Matrice 4TD

H264: 60 Mbps

H265: 40 Mbps

Sistema de arquivo suportado: exFAT

Formato de foto:

DJI Matrice 4D

Câmera grande-angular: JPEG/DNG (RAW)

Câmera Tele Média: JPEG

Câmera Tele: JPEG

DJI Matrice 4TD: JPEG

Formato de vídeo

DJI Matrice 4D e DJI Matrice 4TD:MP4 (MPEG-4 AVC/H.264)

Zoom digital

Câmera Tele: 16x (zoom híbrido de 112x).

AERONAVE - LUZ AUXILIAR COM NIR:

Iluminação infravermelha

DJI Matrice 4TD:

Campo de visão (FOV): 5,7°±0,3°.

AERONAVE - MÓDULO DO LASER:

Sensor telemétrico

Faixa de Incidência Normal: 1800 m (1 Hz) a 20% de refletividade do alvo*

Alcance de incidência oblíqua (distância oblíqua 1:5): 600 m (1 Hz)

Ponto cego: 1 m

Precisão de medição de distância: 1-3 m: Erro de sistema <0,3 m, Erro aleatório <0,1 metro a 1σ

Outras distâncias: ±(0,2+0,0015D) (Distância em metros) a 20% de refletividade.

AERONAVE - CÂMERA TERMOGRÁFICA INFRAVERMELHA (DJI MATRICE 4TD).

Termógrafo: Microbolômetro VOx não resfriado

Resolução: 640×512

Distância entre pixels: 12 μm

Taxa de quadros: 30 Hz

Lente: DFOV: 45°

Formato equivalente: 53 mm

Abertura: f/1.0

Foco: 5 m a ∞

Sensibilidade: ≤50 mk a F1.0

Método de medição de temperatura

Medição de local, medição de área

Alcance de medição da temperatura

-20° a 150 °C (modo de Alto ganho)

0° a 500 °C (modo de Baixo ganho)

Paleta: White Hot/Black Hot/Tint/Iron Red/Hot Iron/Arctic/Medical/Fulgurite/Rainbow 1/Rainbow 2

Formato de foto:

JPEG (8 bits)

R-JPEG (16 bits)

Resolução de vídeo: 1280×1024 a 30 fps (função de imagens infravermelhas em UHR ativada, modo Cena Noturna não ativado)

Outras condições: 640×512 a 30 fps

Taxa de bits do vídeo:

6,5 Mbps (H.264 640×512 a 30 fps)

5 Mbps (H.265 640×512 a 30 fps)

12 Mbps (H.264 1280×1024 a 30 fps)

8 Mbps (H.265 1280×1024 a 30 fps)

Formato de vídeo: MP4

Modos de fotografia: Disparo único

Modo Normal: 640×512

Modo de imagens infravermelhas em UHR: 1280×1024

Temporizado:

Modo Normal: 640×512: 0,7/1/2/3/5/7/10/15/20/30/60 seg.

Modo de imagens infravermelhas em UHR: 1280×1024: 0,7/1/2/3/5/7/10/15/20/30/60 s.

Zoom digital: 28×

Comprimento de onda infravermelha: 8 a 14 μm

Precisão da medição de temperatura por infravermelho

Alto ganho: ±2 ℃ ou ±2%, o que for superior

Baixo ganho: ±5 ℃ ou ±3%, o que for superior.

AERONAVE - ESTABILIZADOR

Estabilização: Mecânica triaxial (inclinação, rotação, giro)

Alcance mecânico

DJI Matrice 4D:

Inclinação: -140° a +50°

Rotação: -52° a +52°

Giro: -65° a +65°

​​​​​​​DJI Matrice 4TD:

Inclinação: -140° a +113°

Rotação: -52° a +52°

Giro: -65° a +65°

Alcance controlável

DJI Matrice 4D

Inclinação: -90° a +35°

Giro: Incontrolável

​​​​​​​DJI Matrice 4TD

Inclinação: -90° a +90°*

Giro: Incontrolável

Velocidade máx. controlável (inclinação): 100°/s

Alcance da vibração angular: ±0,005°.

AERONAVE - DETECÇÃO:

Tipo de detecção: Sistema visual binocular omnidirecional, complementado por um sensor infravermelho 3D na parte inferior da aeronave.

Frontal:

Alcance de medição: 0,5 a 20 m

Alcance de detecção: 0,5 a 200 m

Velocidade de detecção efetiva: Velocidade de voo ≤ 15 m/s

Campo de visão (FOV): Horizontal: 95°; Vertical: 90°

Traseira:

Alcance de medição: 0,5 a 20 m

Velocidade de detecção efetiva: Velocidade de voo ≤ 12 m/s

Campo de visão (FOV): Horizontal: 95°; Vertical: 90°

Lateral:

Alcance de medição: 0,5 a 16 m

Velocidade de detecção efetiva: Velocidade de voo ≤10 m/s

Campo de visão (FOV): Horizontal: 90°; Vertical: 90°

Superior:

Alcance de medição: 0,5 a 20 m

Velocidade de detecção efetiva: Velocidade de voo ≤6 m/s

Campo de visão (FOV): Frontal e traseiro: 95°, esquerda e direita: 90°

Inferior:

Alcance de medição: 0,5 a 16 m

Velocidade de detecção efetiva: Velocidade de voo ≤6 m/s

Campo de visão (FOV): Frontal e traseiro: 90°; esquerdo e direito: 95°

Ambiente operacional

Superior/inferior/frontal/traseira: Superfícies com padrões discerníveis e iluminação adequada (lux > 0,1)

Esquerda e Direita: Superfícies refletivas difusas com refletividade difusa >20% (como paredes, árvores, pessoas, etc) e iluminação adequada (lux >6).

AERONAVE - TRANSMISSÃO DE VÍDEO:

Sistema de transmissão de vídeo: DJI O4+ Enterprise

Qualidade da transmissão ao vivo:

720p/30 fps; 1080p/30 fps (com o DJI RC Plus 2 Enterprise)

540p/30fps, 720p/30fps, 1080p/30fps (com DJI Dock 3 e DJI FlightHub 2)

Frequência de funcionamento:

2,4000 a 2,4835 GHz

5,150 a 5,250 GHz (CE: 5,170 a 5,250 GHz)

5,725 a 5,850 GHz

Distância máx. de transmissão (sem obstruções e sem interferências)

FCC: 25 km (BR)

CE: 12 km

SRRC: 12 km

MIC: 12 km

* Medidas obtidas em um ambiente ao ar livre, sem obstruções, livre de interferências. Os dados acima exibem o maior alcance de comunicação em uma única direção, sem voos de retorno em cada instância. Sempre preste atenção às notificações de RTH no FlightHub 2 ou no aplicativo DJI Pilot durante o voo.

Distância máx. de transmissão (sem obstruções, com interferências)

Forte interferência (edifícios densos, áreas residenciais, etc): 1,5 a 5 km

Interferência média (áreas suburbanas, parques urbanos, etc): 5 a 15 km

Interferência baixa (áreas abertas, áreas remotas, etc): 15 a 25 km

​​​​​​​* Os dados foram testados sob os padrões da FCC em ambientes desobstruídos com interferência típica. Apenas para servir como referência e não garante a distância de voo real. Em ambientes obstruídos, é recomendada a instalação da Versão de implantação fixa do retransmissor D-RTK 3.

Velocidade máx. de download:

20 MB/s (com DJI Dock 3)

20 MB/s (com DJI RC Plus 2 Enterprise)

Latência mais baixa: A latência de transmissão de vídeo da aeronave ao Dock é de aproximadamente 100 milissegundos (afetada pelas condições ambientais reais).

A latência de transmissão de vídeo do Dock ao DJI FlightHub 2 é afetada pelas condições reais da rede e pelas configurações do computador.

Antena: 8 antenas, 2T4R

Potência do transmissor (EIRP):

2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)

5,1 GHz (CE: 5,170 a 5,250 GHz): <23 dBm (FCC/CE)

5,8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE)

Avisos: Suporta Dongle celular DJI 2.

AERONAVE - ARMAZENAMENTO:

Cartões de memória suportados

Aeronave: Compatível com U3/Classe 10/V30 ou superior. Uma lista com os cartões microSD recomendados pode ser encontrada abaixo.

Cartões microSD recomendados

Lexar 1066x 64 GB U3 A2 V30 microSDXC

Lexar 1066x 128 GB U3 A2 V30 microSDXC

Lexar 1066x 256 GB U3 A2 V30 microSDXC

Lexar 1066x 512 GB U3 A2 V30 microSDXC

Kingston Canvas Go! Plus 64 GB U3 A2 V30 microSDXC

Kingston Canvas Go! Plus 128 GB U3 A2 V30 microSDXC

Kingston Canvas Go! Plus 256 GB U3 A2 V30 microSDXC

Kingston Canvas Go! Plus 512 GB U3 A2 V30 microSDXC.



​​​​​​​



**PRODUTO HOMOLOGADO PELA ANATEL.
