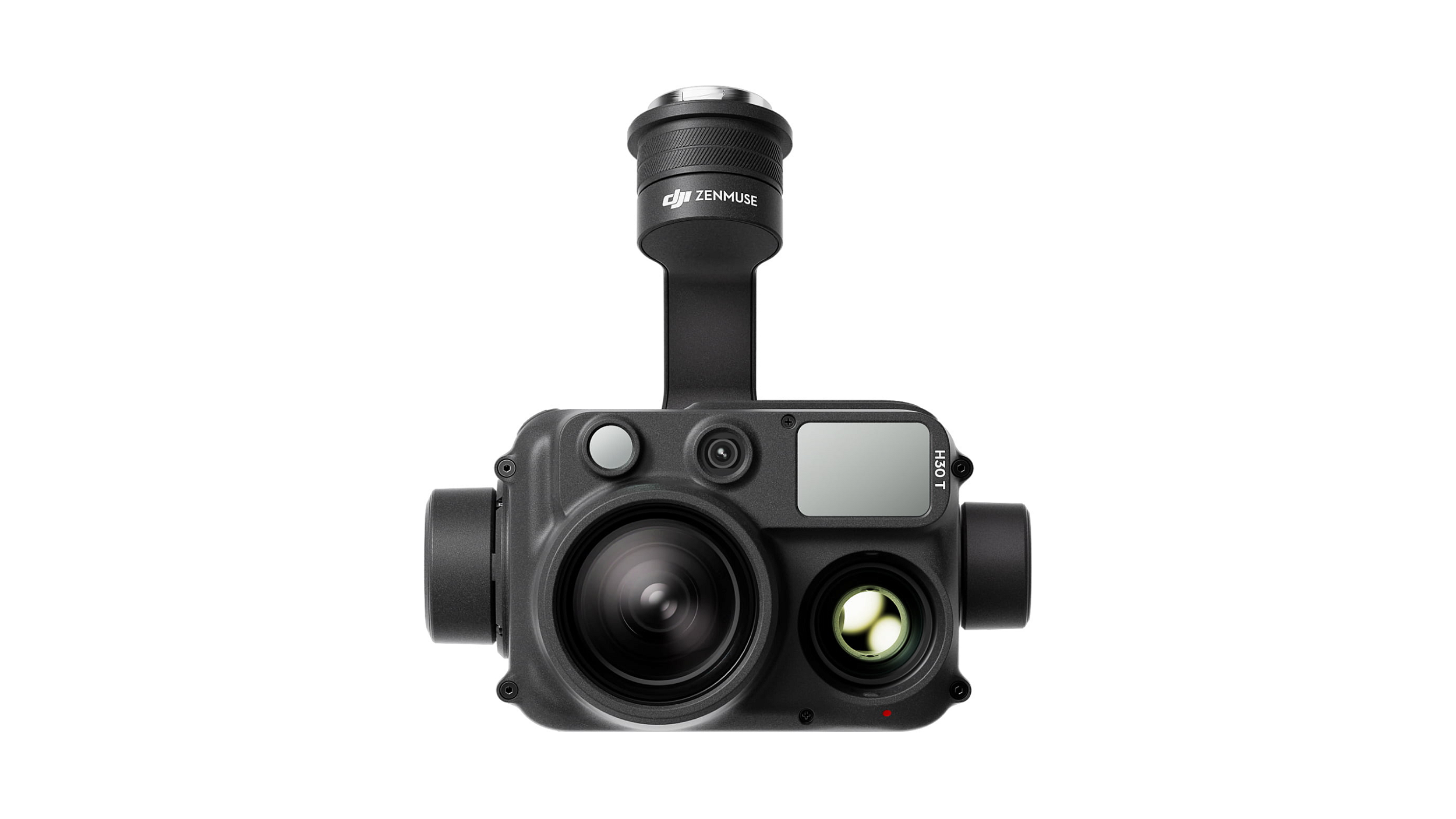

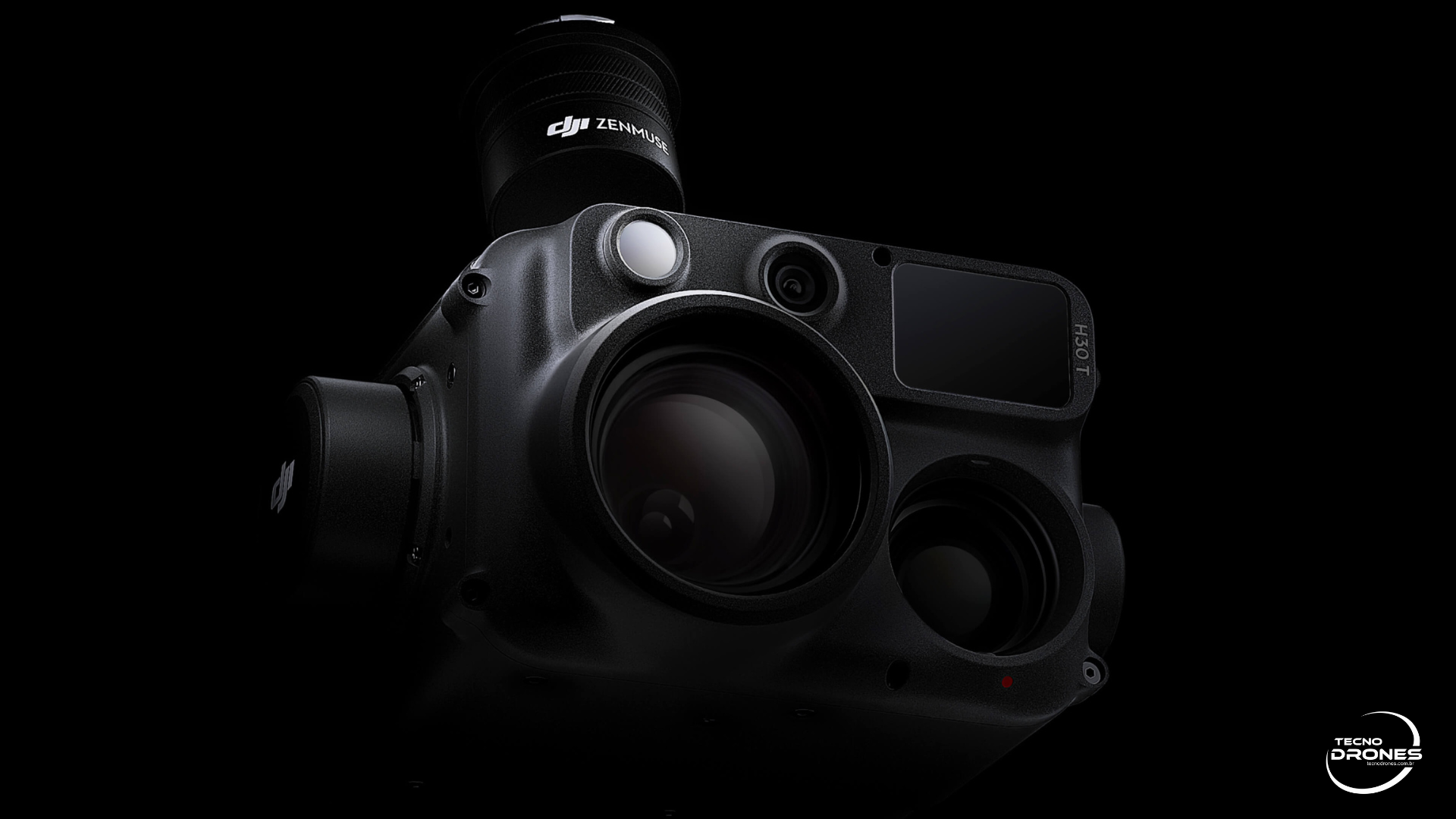

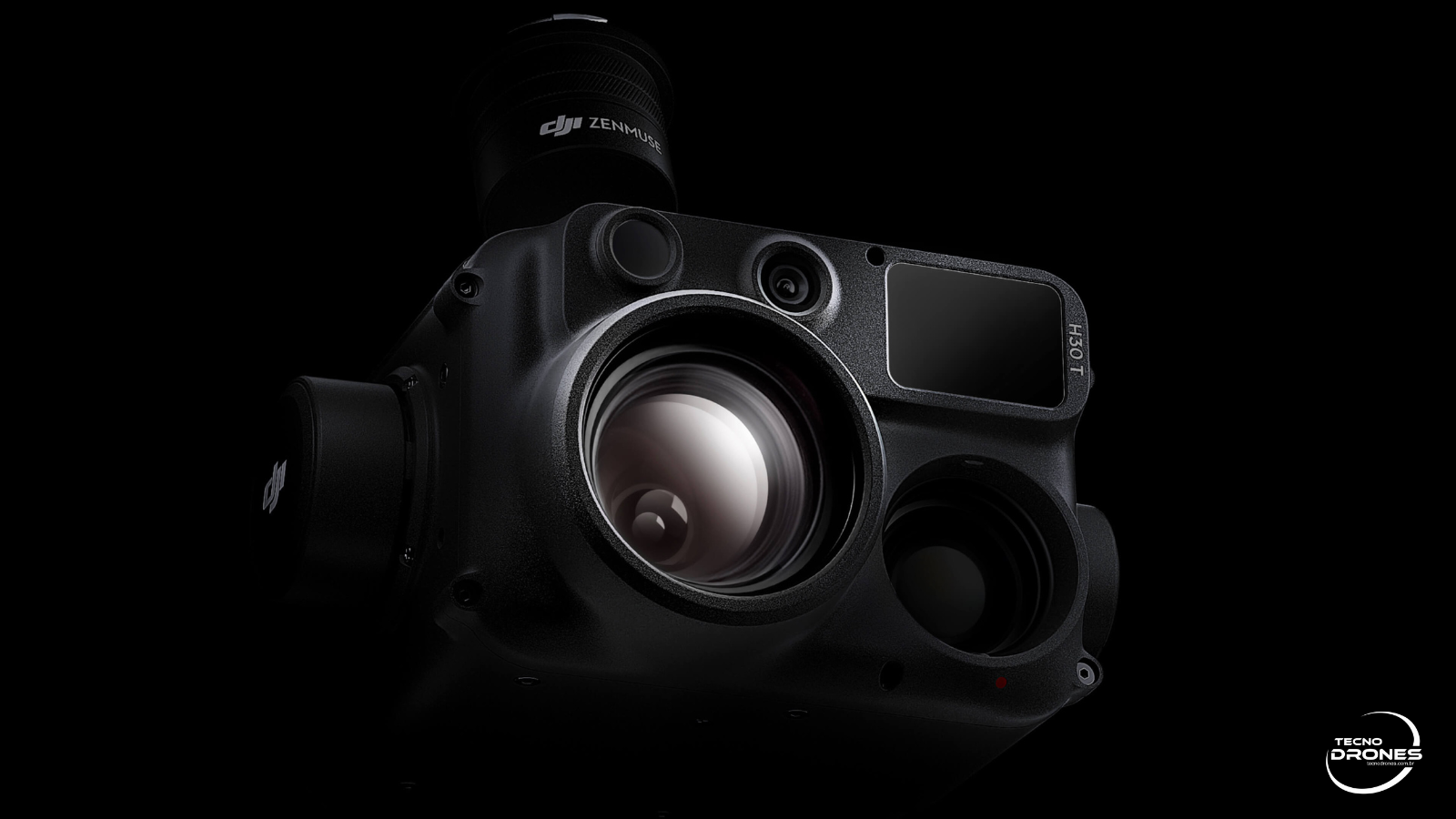

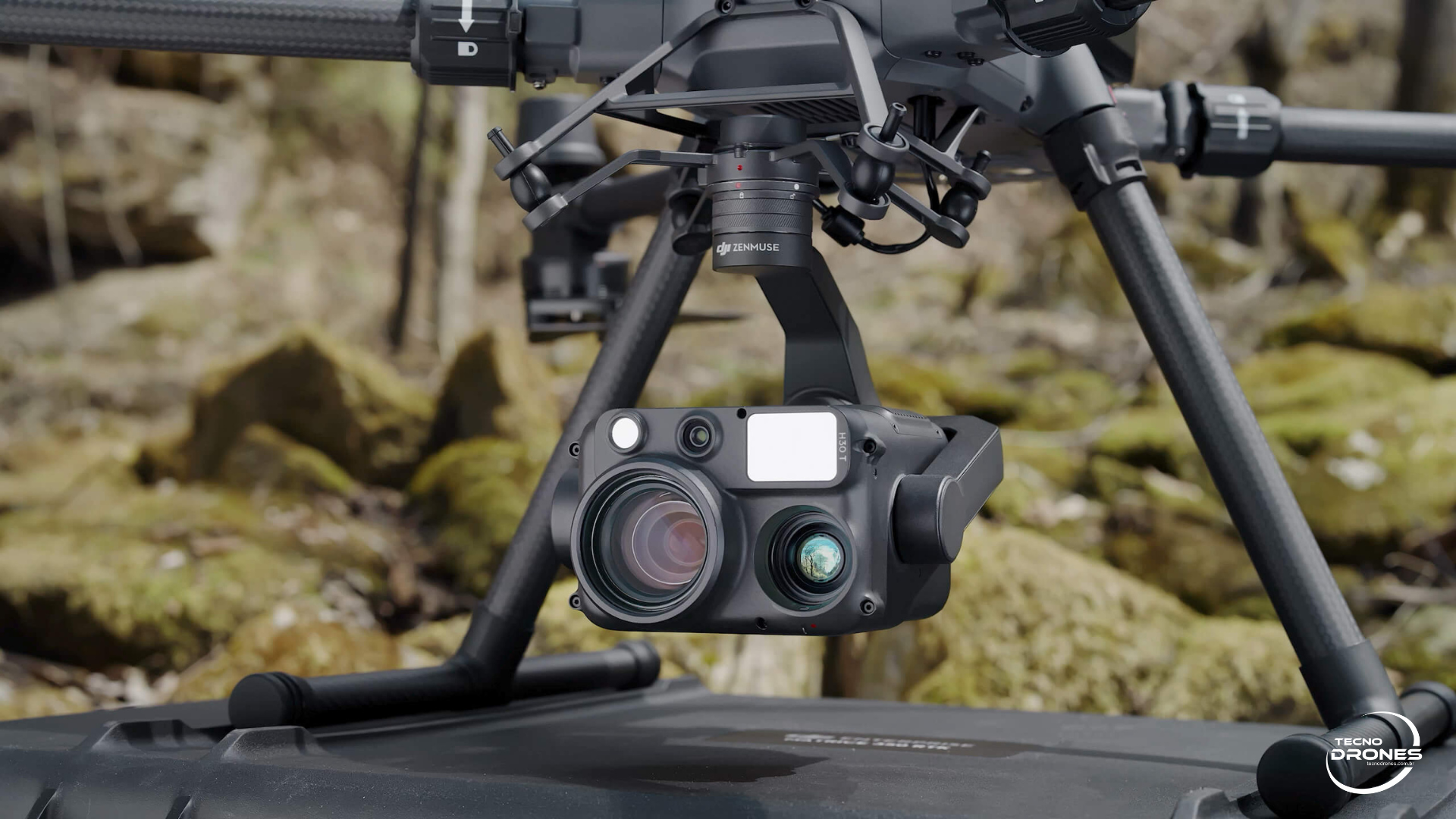

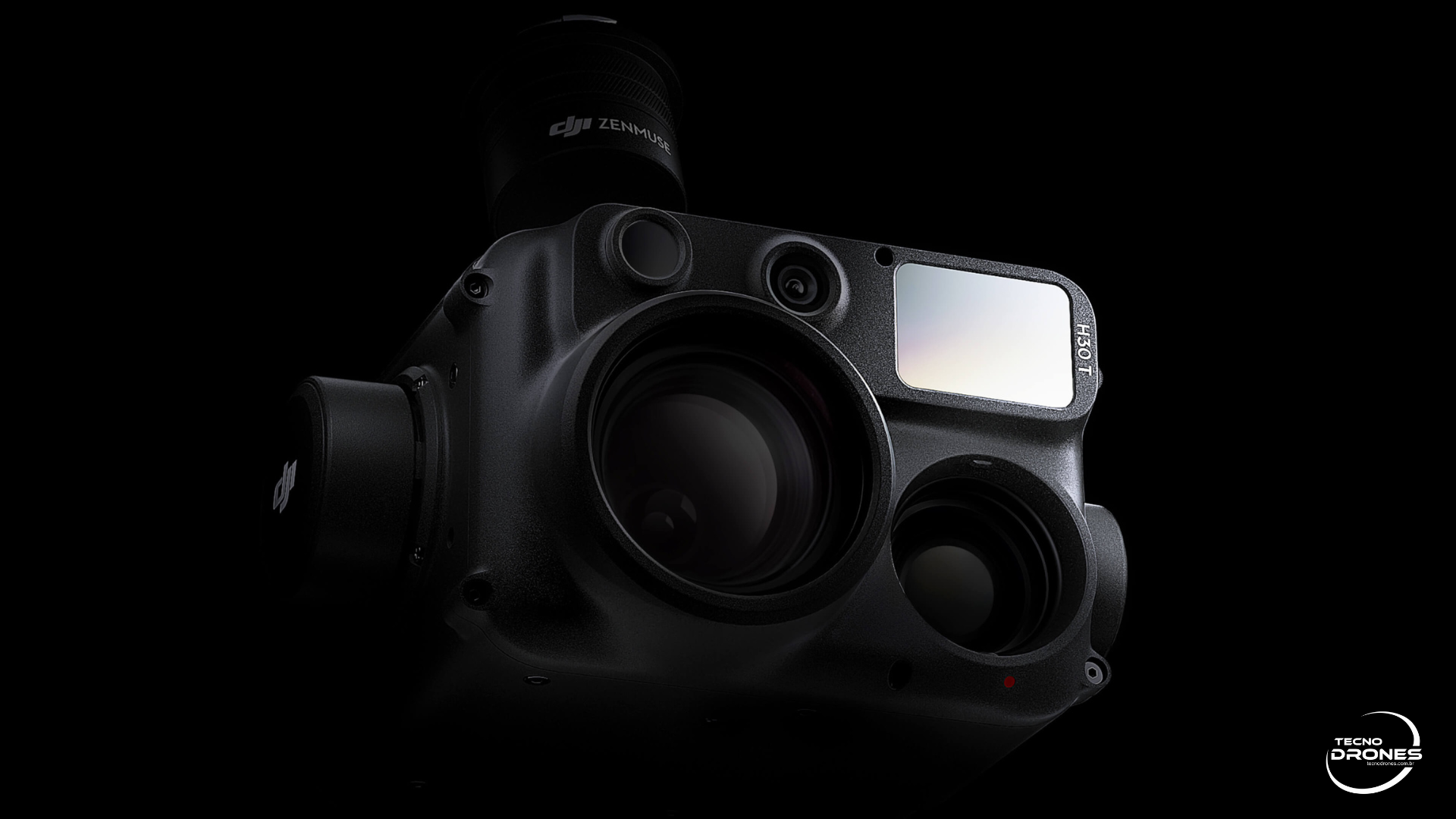

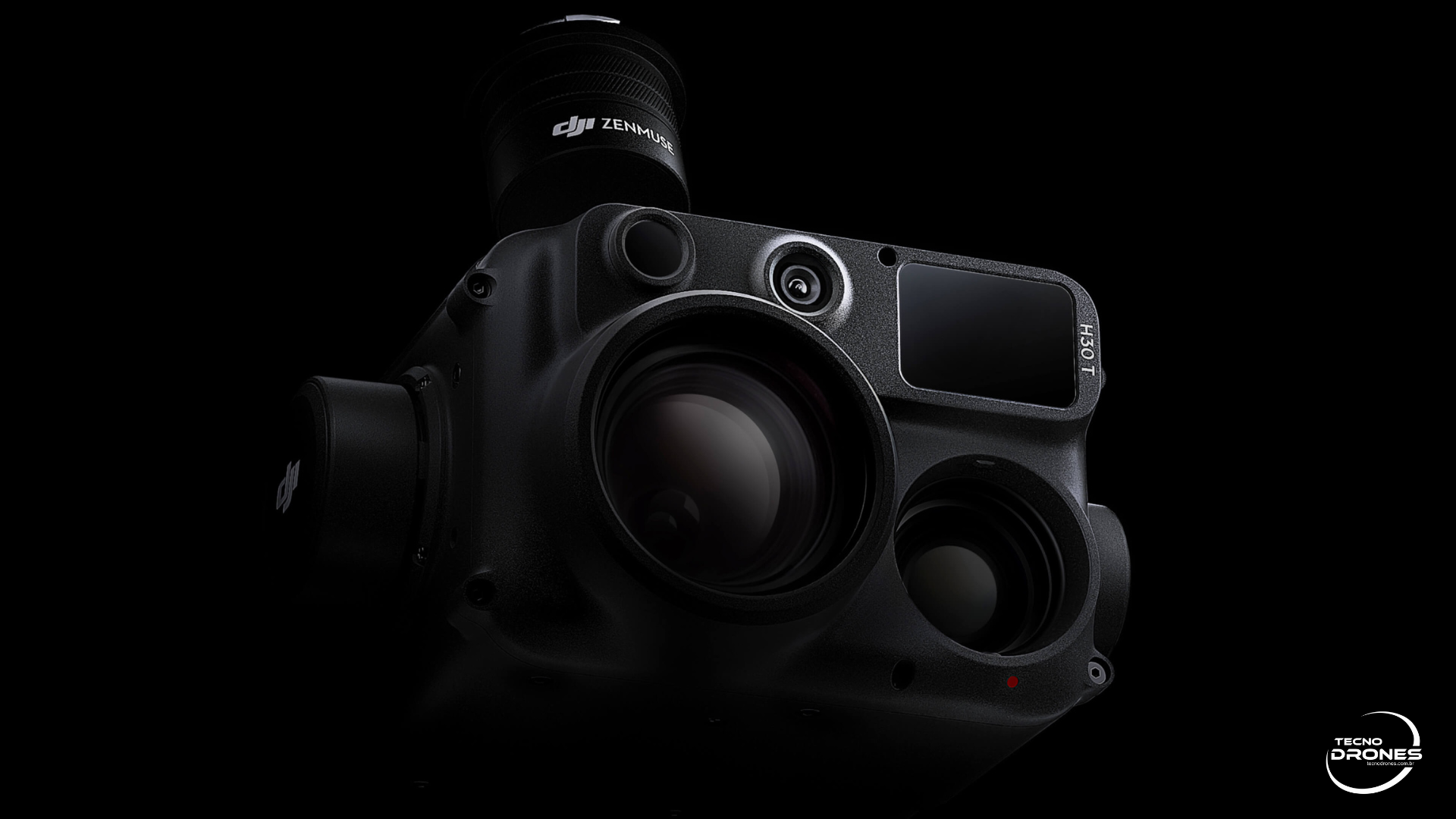

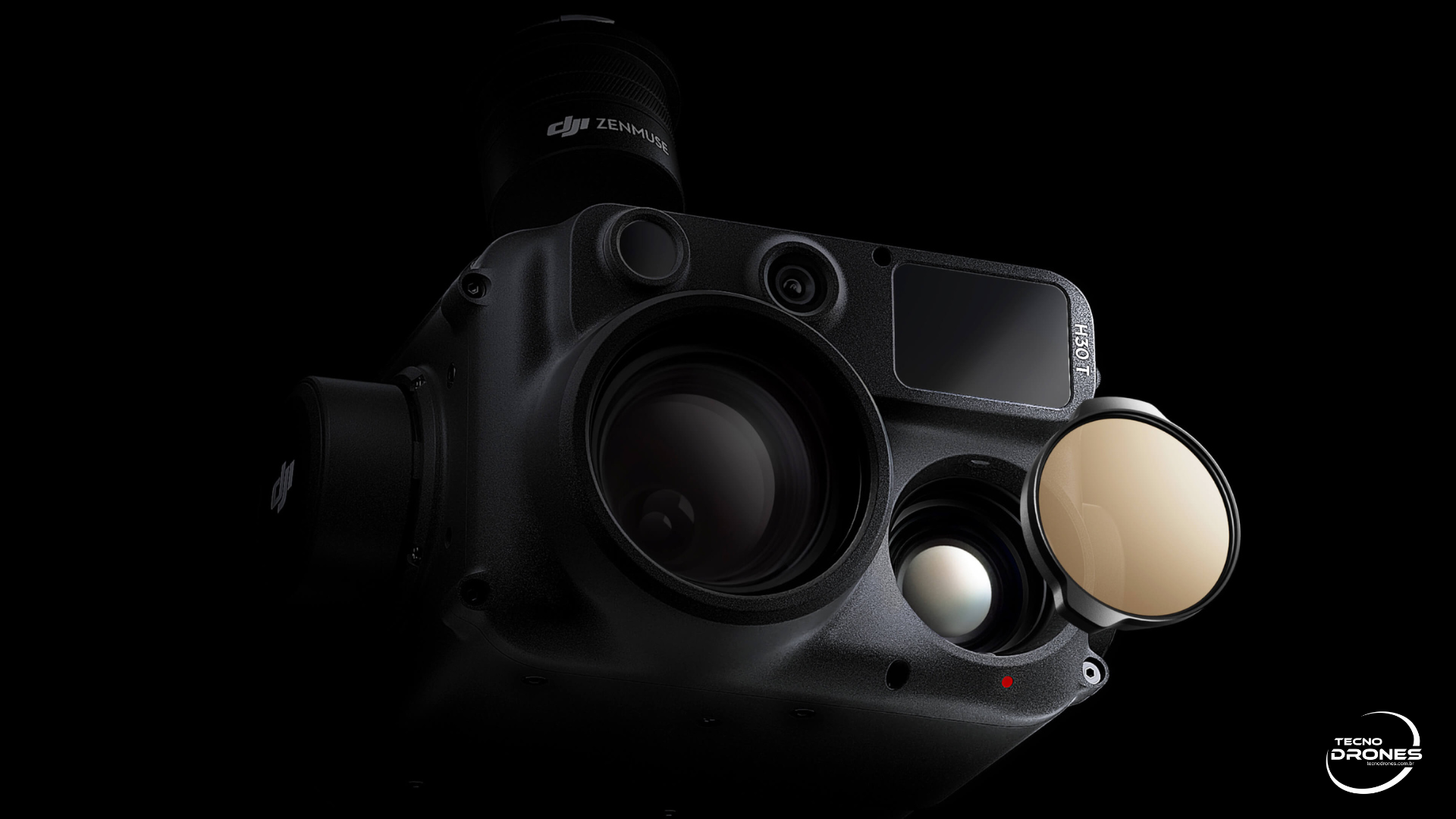

Câmera Dji Zenmuse H30T

A Série Ze



A Série Zenmuse H30, nosso carro-chefe multissensores ideal para todos os climas, conta com cinco módulos principais: uma câmera grande-angular, uma câmera com zoom, uma câmera termográfica infravermelha, um sensor telemétrico e uma luz auxiliar com NIR. Empregando algoritmos inteligentes de última geração, revoluciona os padrões de percepção e imagem, transcendendo os limites da visão diurna e noturna. Isso a torna facilmente adequada para uma variedade de operações, incluindo segurança pública, inspeções elétricas, conservação de água e silvicultura.



Desempenho versátil, dia e noite

Câmera com zoom

- Zoom ôptico de até 34x e zoom digital de até 400x

- Sensor CMOS de 1/1,8 e 40MP

- Resulução de vídeo: Máximo de 3840x2160 a 30 fps





Câmera grande-angular

- Distância focal equivalente: 24 mm, DFOV: 82,1

- Sensor CMOS de 1/3" e 48 MP

- Resolução de vídeo: máximo de 3840x2160 a 30 fps





Sensor telemétrico

- Alcance de medição: 3 a 3000 m

- Precisão da medição:<500m : + (0,2 m+distância de medição x 0,15%)>500m: + 1m





Câmera termográfica infravermelho (somente a H30T)

- Distância focal equivalente: 52 mm, DFOV: 45,2°

- Microbolômetro VOx sem ventilação

- Resolução de foco: 1280x1024

- Resolução de vídeo: 1280x1024 a 30fps

- Alcance -20° a 1600 °C





Luz auxiliar com NIR

- Comprimento de onda: 850 mm

- FOV: 4,6+0,6°(circular)

- Índice de segurança: Classe 1

- Alcance de iluminação: círculo com aprox. 8 m de diâmetro a 100 m de distância





Visão mais ampla‌ e nítida





Zoom óptico de até 34×‌ e Zoom digital de até 400×

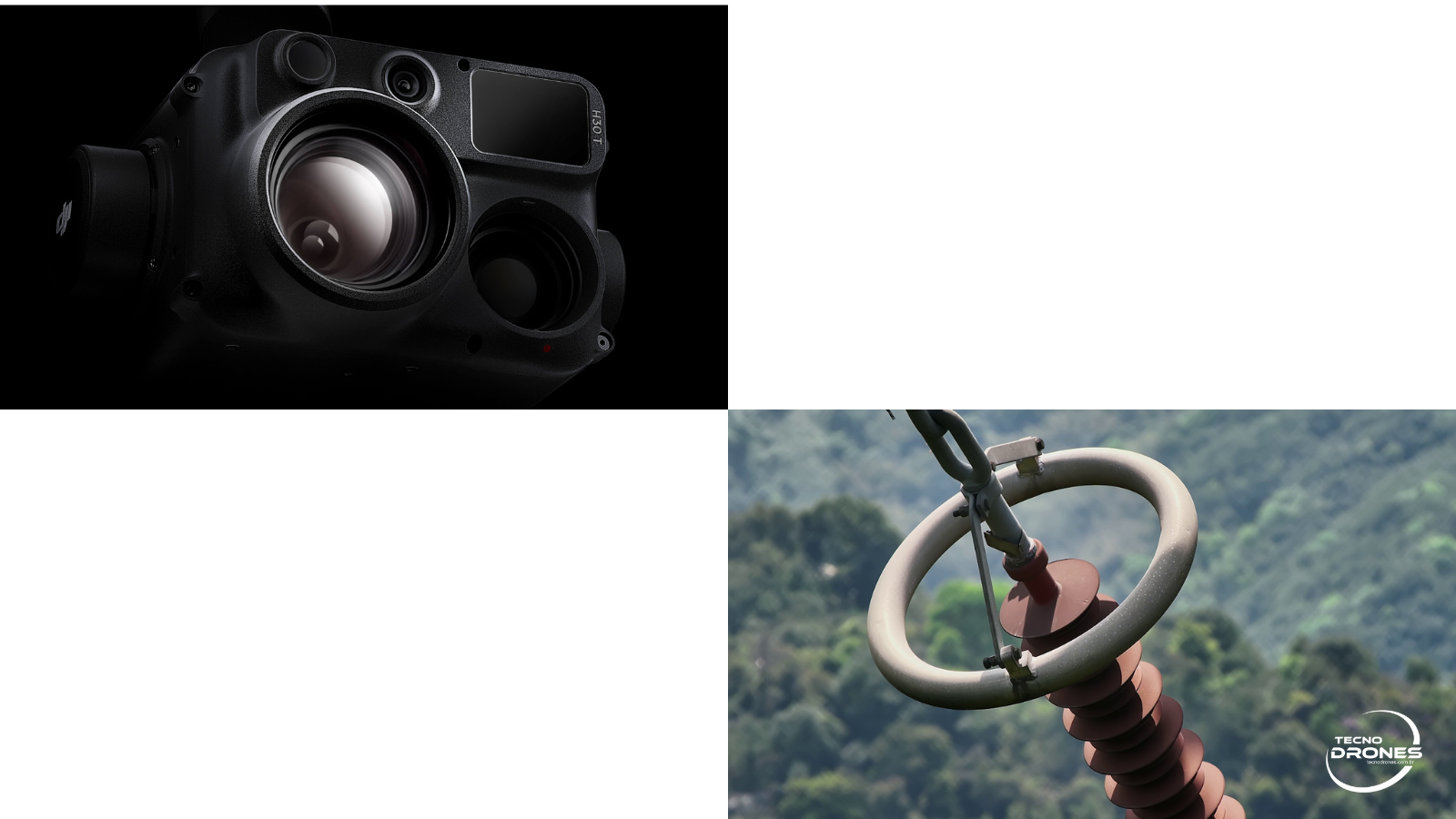

A Série Zenmuse H30 possui uma câmera com zoom de 40 MP de alta resolução, suportando zoom óptico de até 34× e um incrível zoom digital de 400×. Se comparada à geração anterior, o alcance de observação dos alvos foi aumentado, capturando mais detalhes.

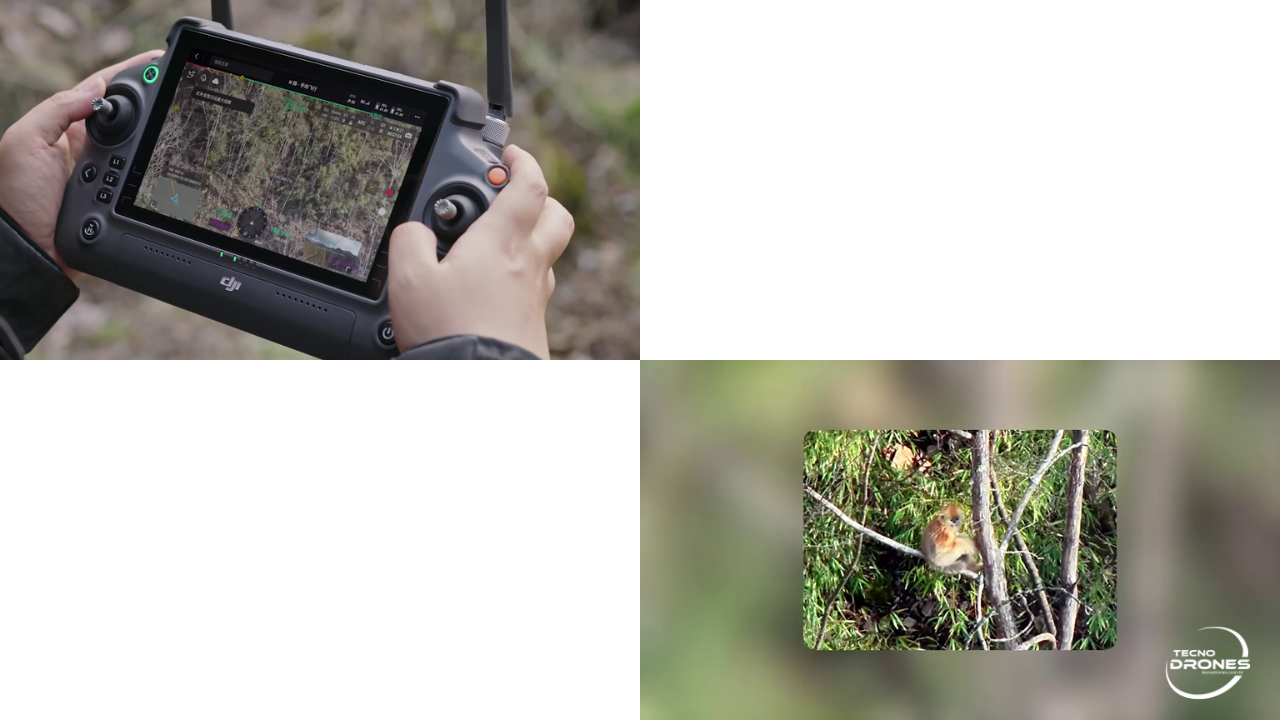

Imagens mais estáveis da câmera com zoom

Com os mais recentes algoritmos de estabilização de imagens da DJI, a Série Zenmuse H30 consegue reduzir efetivamente os tremores em imagens telefoto, entregando imagens estáveis e nítidas para inspeções detalhadas de linhas de tensão.

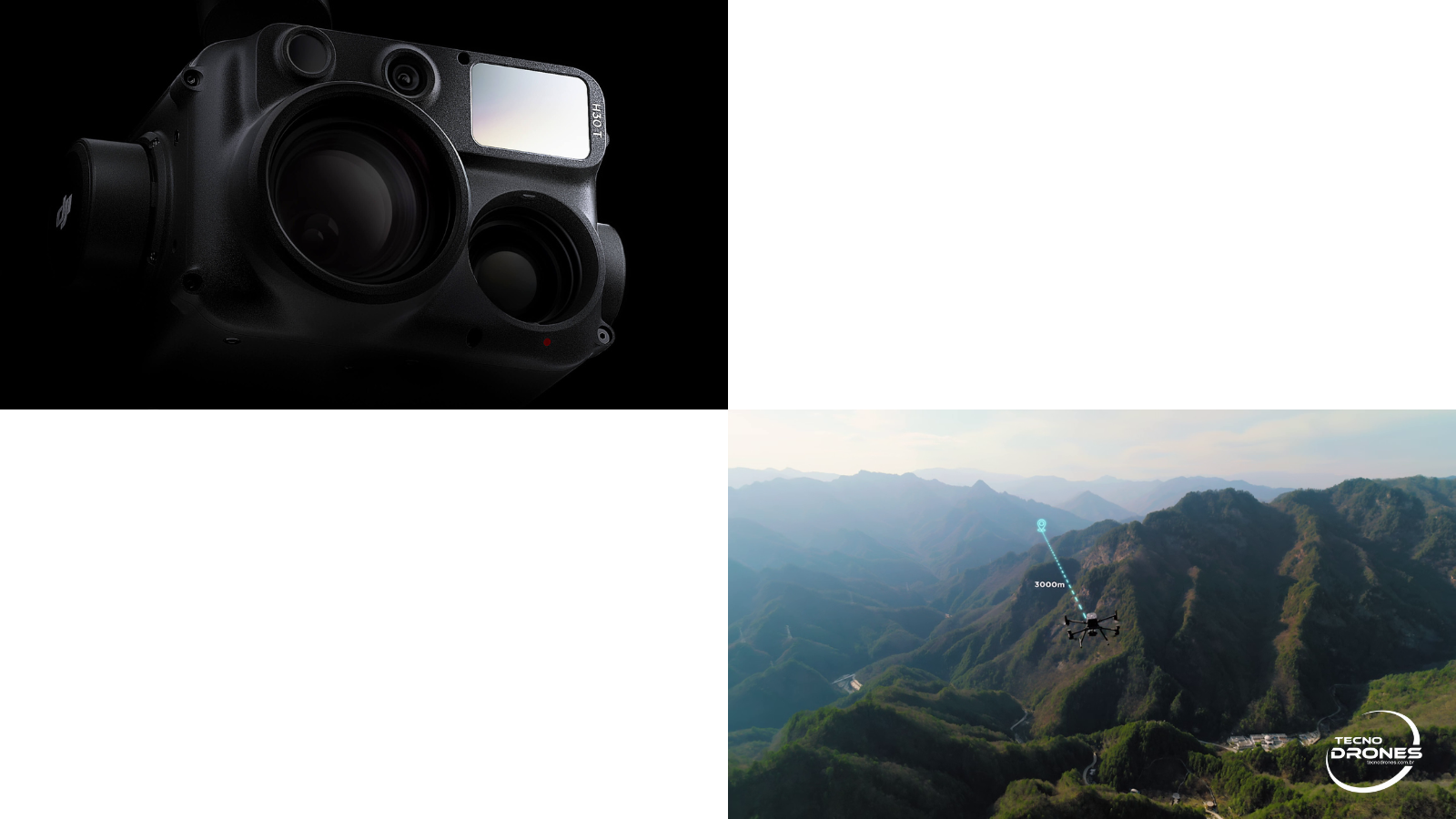

Sensor telemétrico ‌com até 3000 m

O Sensor telemétrico conta com um alcance de medição até 2,5 vezes maior do que o da geração anterior, capturando com precisão as informações de posição dos alvos dentro de um alcance de 3 m a 3000 m, incluindo a distância linear da câmera, altitude e coordenadas do GPS.





Visão noturna aprimorada

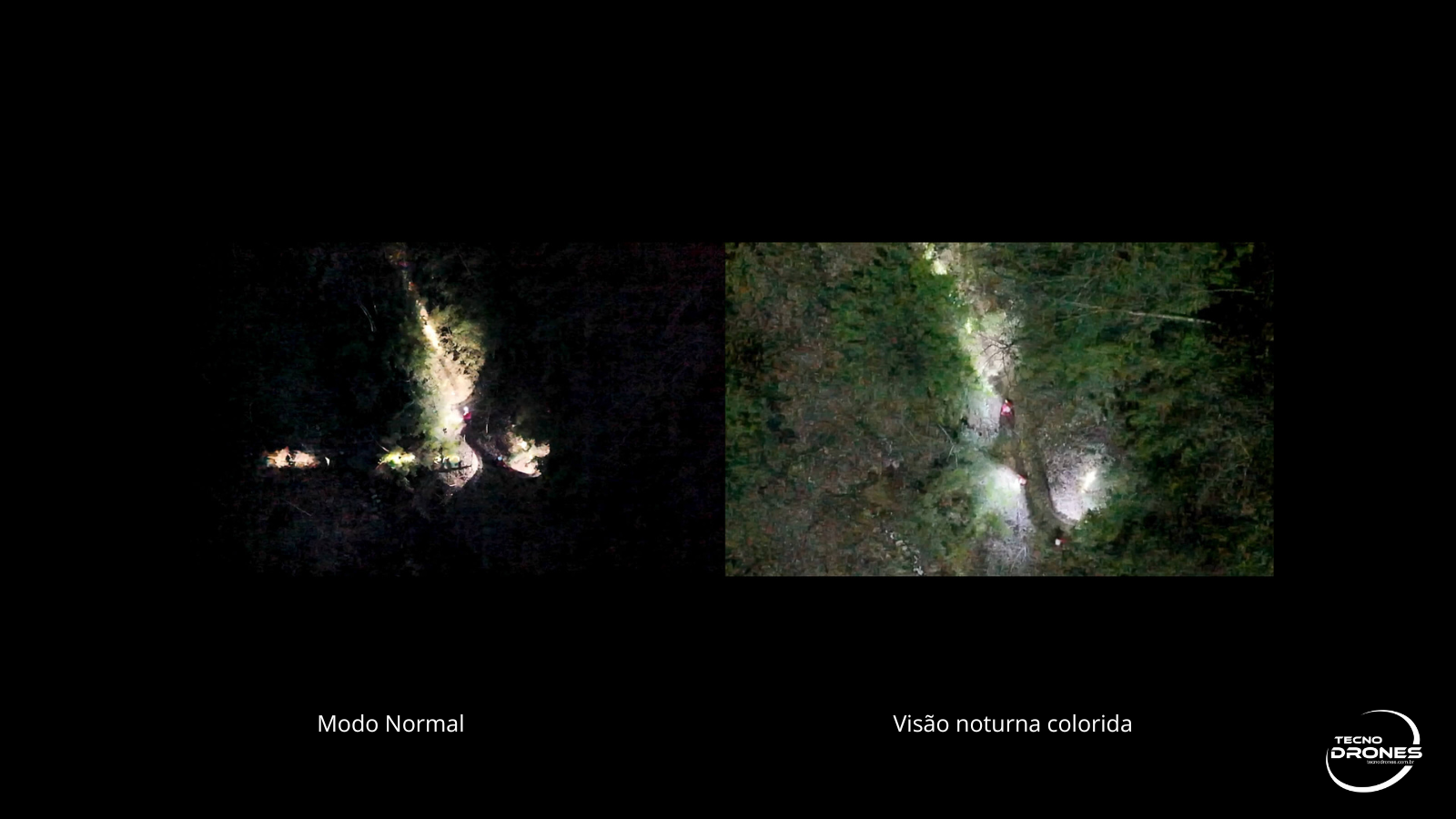

Suporta visão noturna em cores

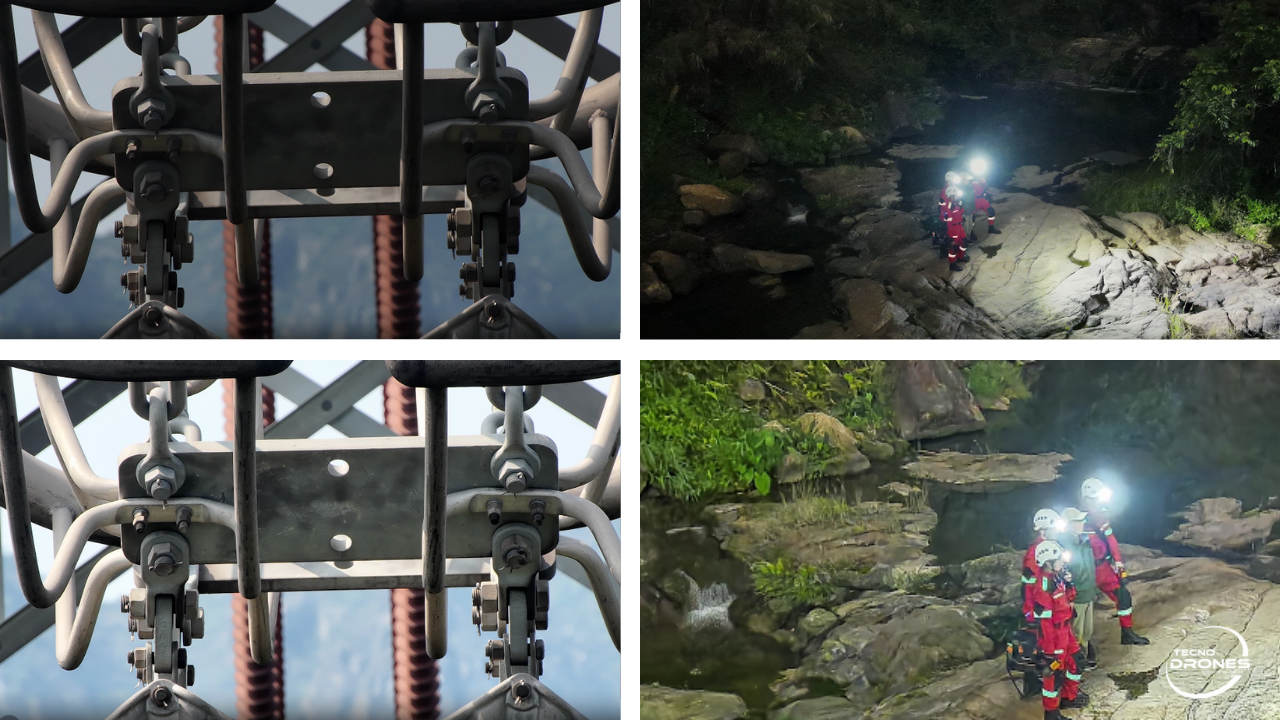

Ambas as câmeras com zoom e grande-angular da Série Zenmuse H30 podem alternar ao Modo de Cena Noturna em condições com pouca luz, otimizando a exibição ao vivo e a qualidade da gravação. Isso garante eficiência e precisão operacional à noite, permitindo operações contínuas dia e noite.

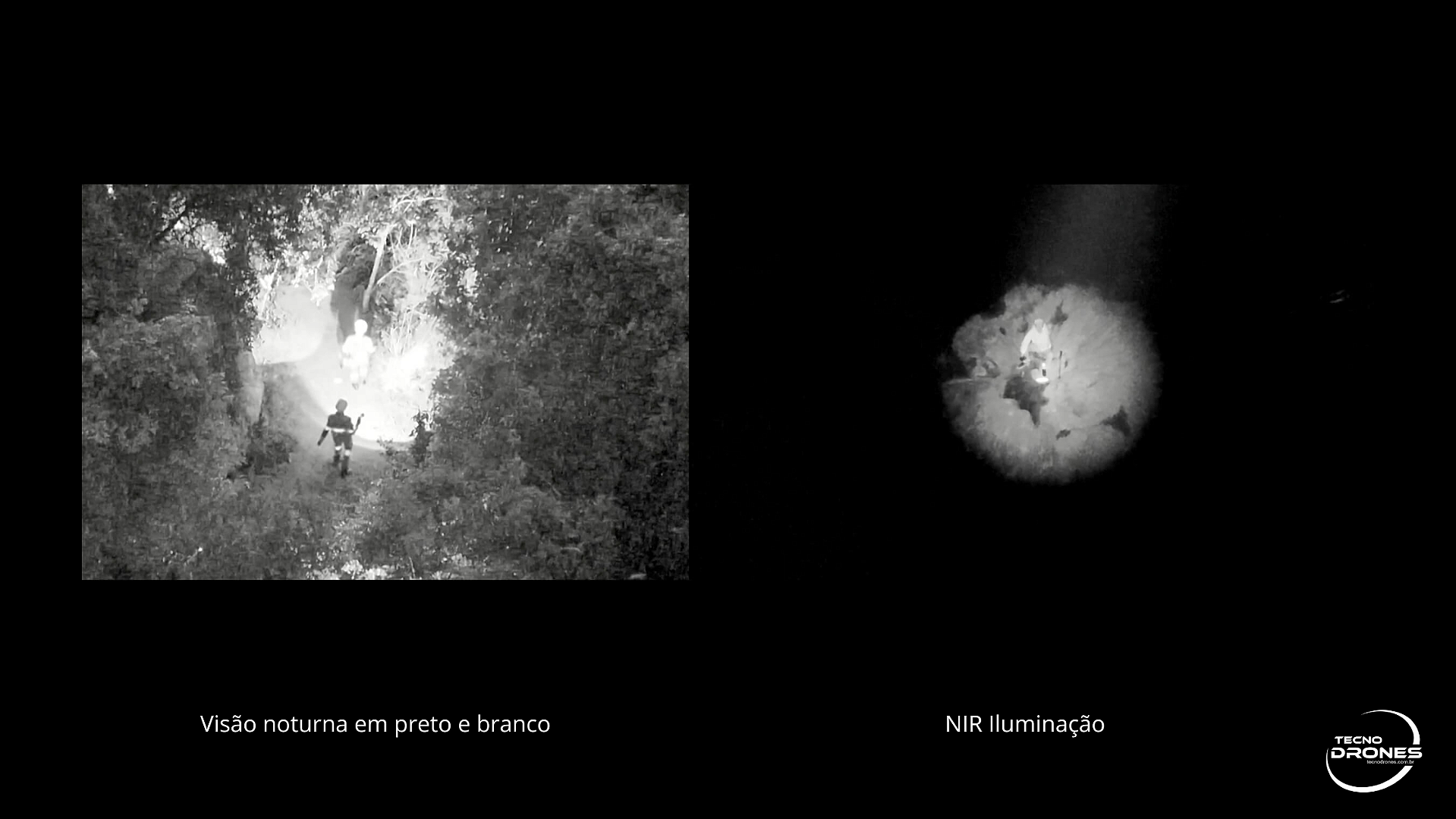

Suporta visão noturna em preto e branco‌ e iluminação com NIR

No Modo de Cena Noturna, a câmera com zoom da Série Zenmuse H30 suporta luz com IR para aprimoramento do infravermelho e iluminação com NIR. Alterna a transmissão ao vivo para uma imagem em escala de cinza ao remover o filtro IR, fortalecendo assim o contraste entre as áreas claras e escuras e facilitando a localização de alvos. Quando a luz auxiliar com NIR está habilitada, a câmera com zoom se beneficia da iluminação adicional com NIR, especialmente útil para operações de vigilância noturna e de busca e resgate.





Resolução infravermelha de 1280×1024





A câmera termográfica infravermelha

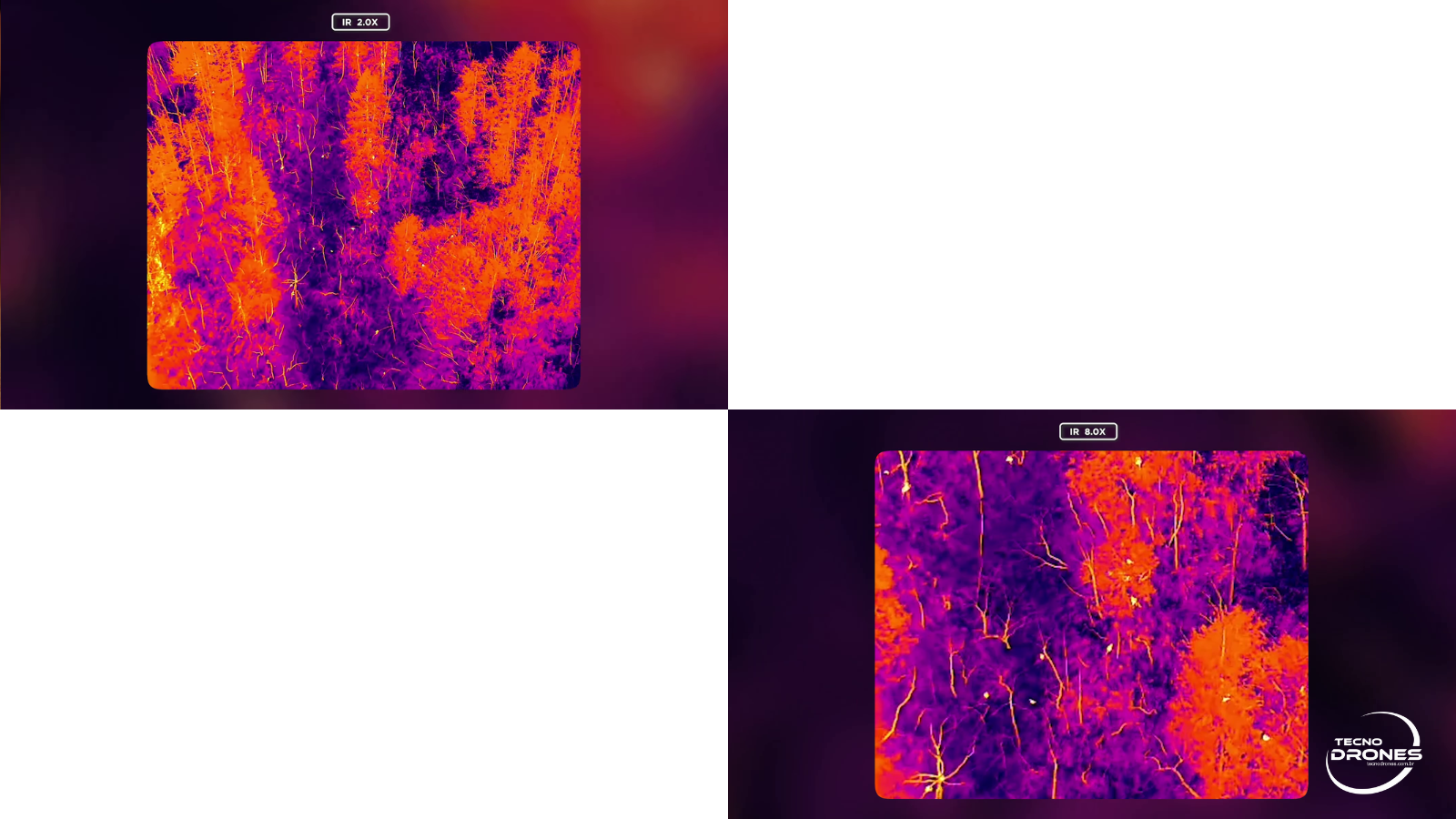

Possui resolução de 1280×1024, 4× superior à da geração anterior, com zoom digital de até 32×. Isso permite uma visão geral completa da cena e a capacidade de dar zoom em áreas específicas. Com níveis de zoom mais altos, a Zenmuse H30T habilita automaticamente a função de UHR (resolução super alta, garantindo que imagens infravermelhas permaneçam nítidas.

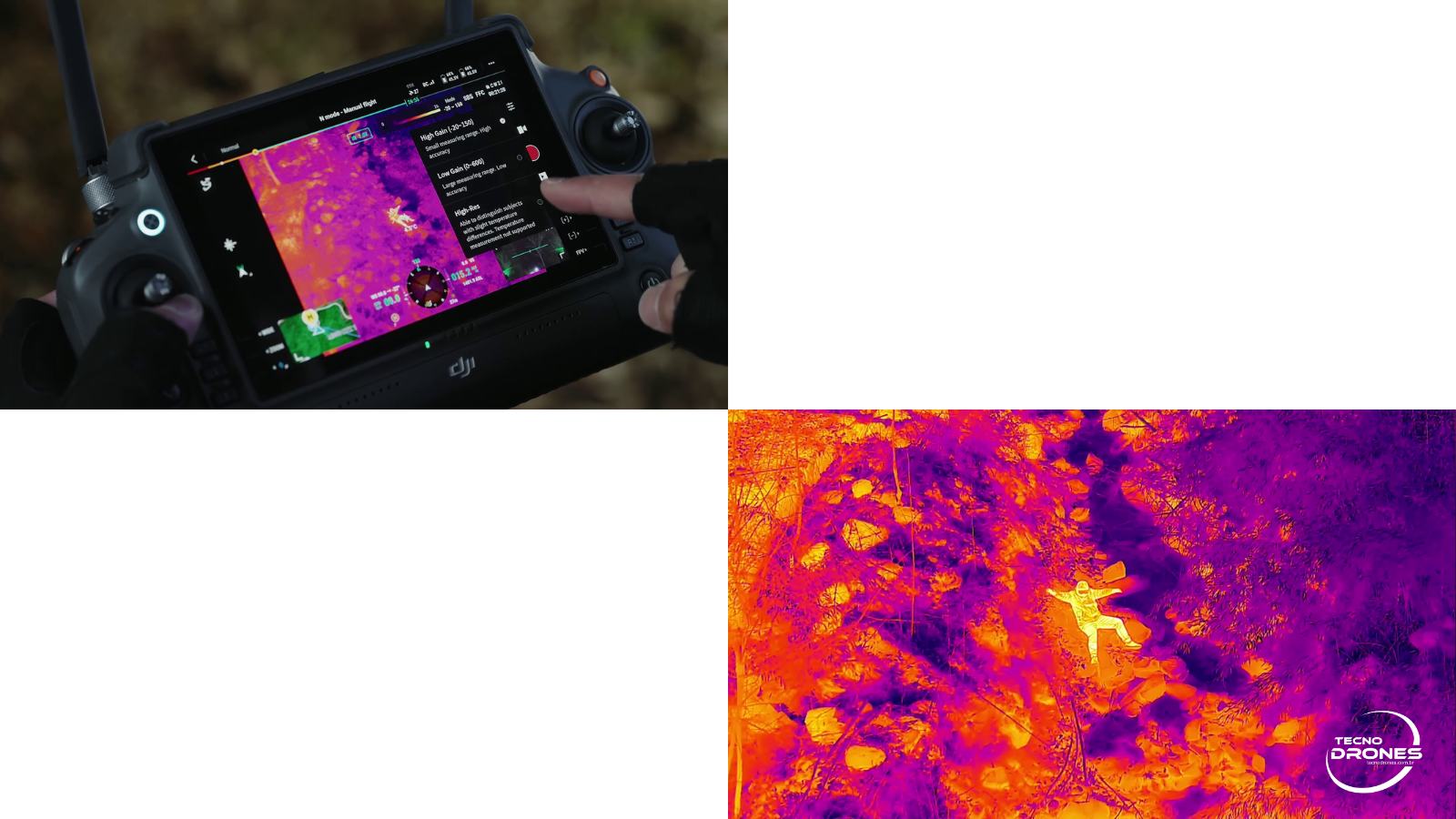

Modo de alta resolução para observação precisa‌

A Zenmuse H30T suporta três modos de ganho infravermelho: O Modo de Alto ganho para medição de temperatura mais precisa, o Modo de Baixo ganho para um alcance de medição de temperatura mais amplo e o novo Modo de Alta resolução, especialmente útil para observar objetos, pessoas ou animais com pequenas diferenças de temperatura, sendo super prático para operações de segurança, emergência e busca e resgate.

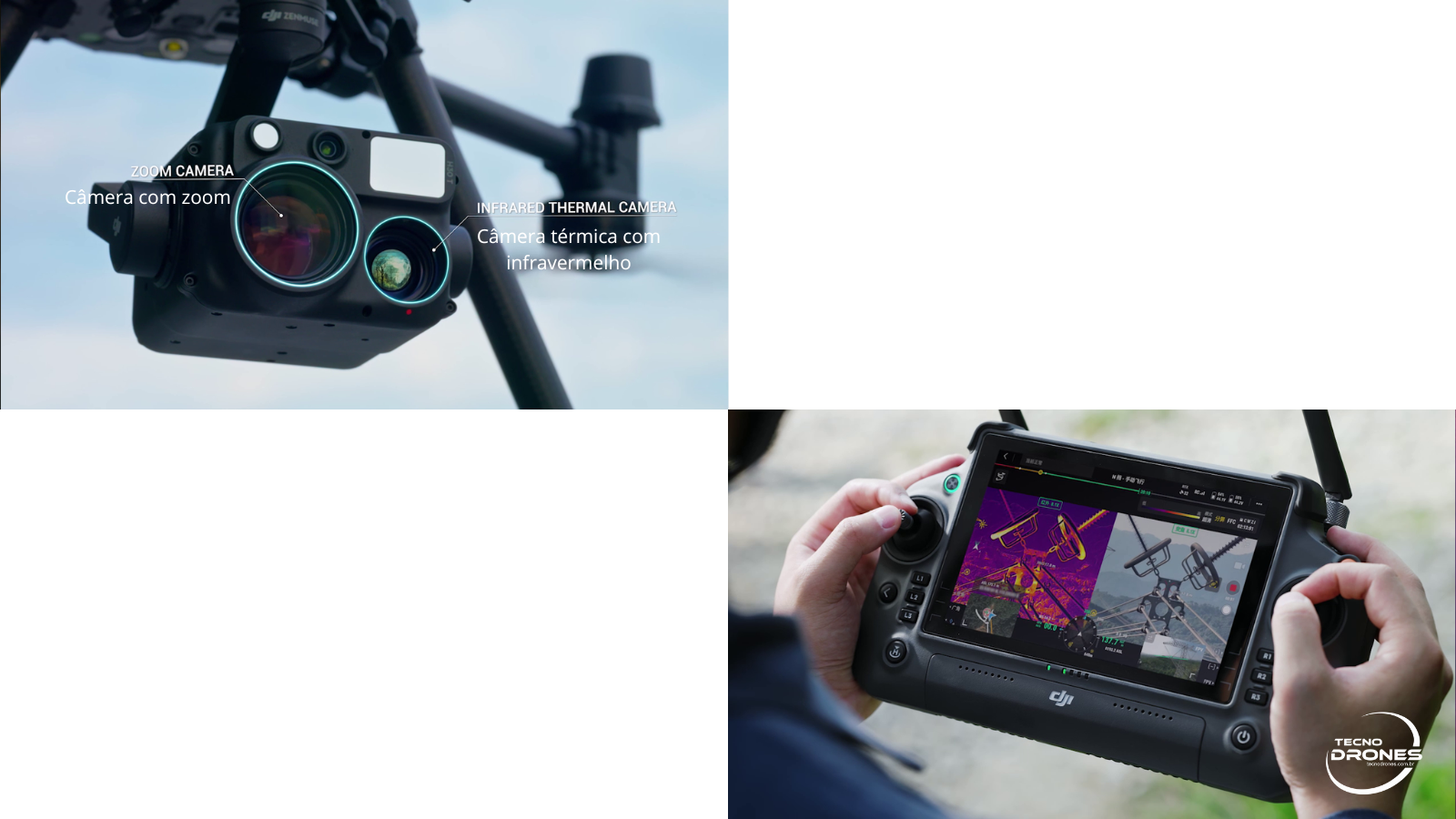

Zoom simultâneo com as câmeras visual e infravermelha

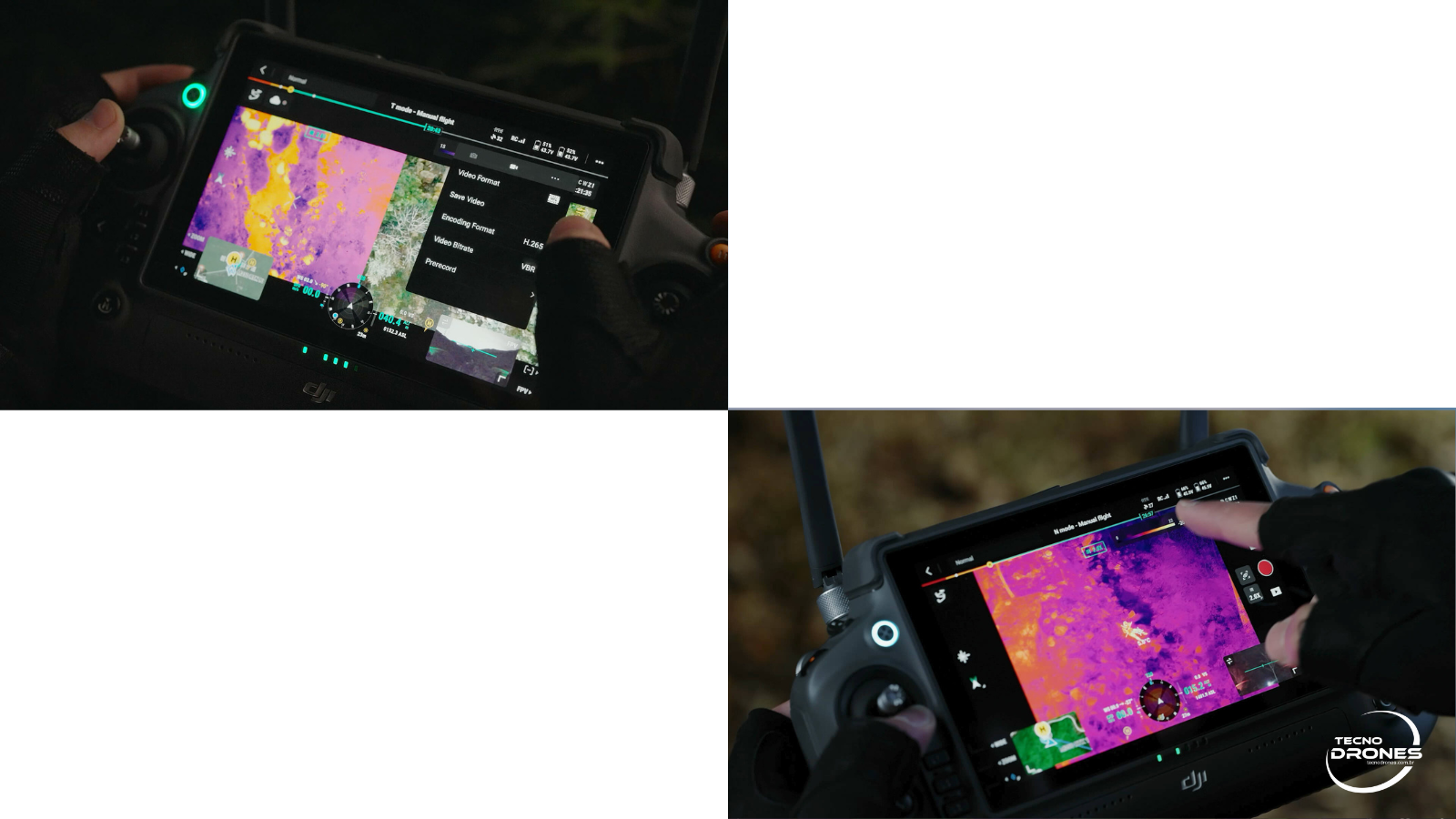

A câmera com zoom e a câmera termográfica infravermelha da Zenmuse H30T suportam Zoom com vinculação, permitindo que operadores dimensionem imagens com luz visível e térmicas em conjunto, mantendo o mesmo ponto de vista. Esta comparação lado a lado dos detalhes da imagem ajuda a localizar o alvo mais rapidamente, aumentando a eficiência e poupando esforços.

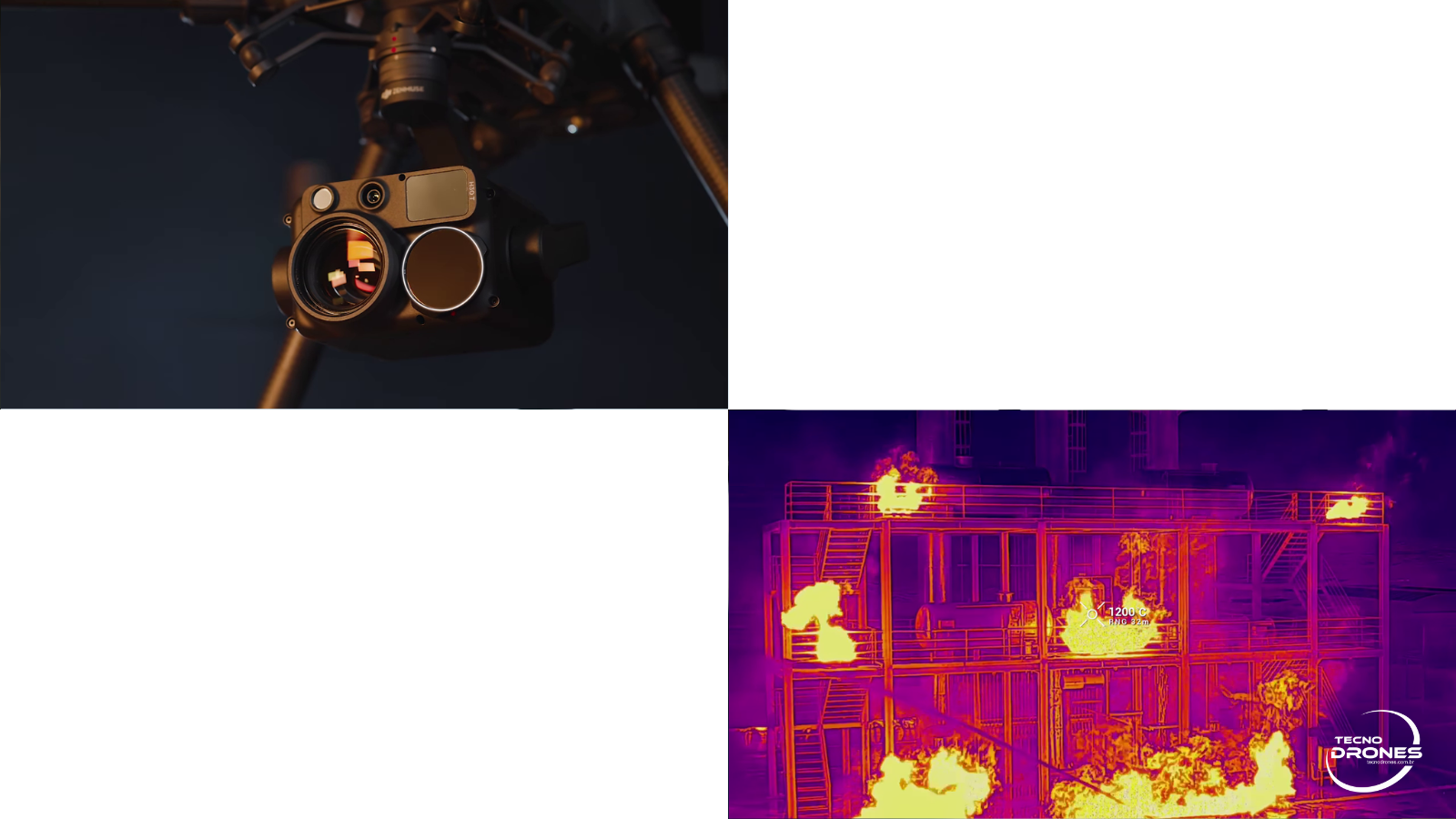

Alcance de medição da temperatura de -20° a 1600 °C

Com a instalação de um filtro de densidade infravermelha, a câmera termográfica infravermelha é capaz de medir temperaturas a até 1600 °C, o triplo da geração anterior. Isso é particularmente útil em operações de combate a incêndios e em altas temperaturas, pois permite um julgamento mais eficaz das mudanças de temperatura e a localização rápida de pontos críticos, aumentando a eficiência do resgate.





Operações mais inteligentes em vários cenários

Capturas inteligentes para imagens otimizadas‌ no Modo de Capturas Inteligentes, as câmeras com zoom e grande-angular da Série Zenmuse H30 avaliam automaticamente o brilho e o alcance dinâmico ambiente, aplicando algoritmos inteligentes de imagem. O que garante fotos com transições naturais entre claro e escuro e riqueza de detalhes mesmo em ambientes com alto alcance dinâmico, excesso ou falta de luz.

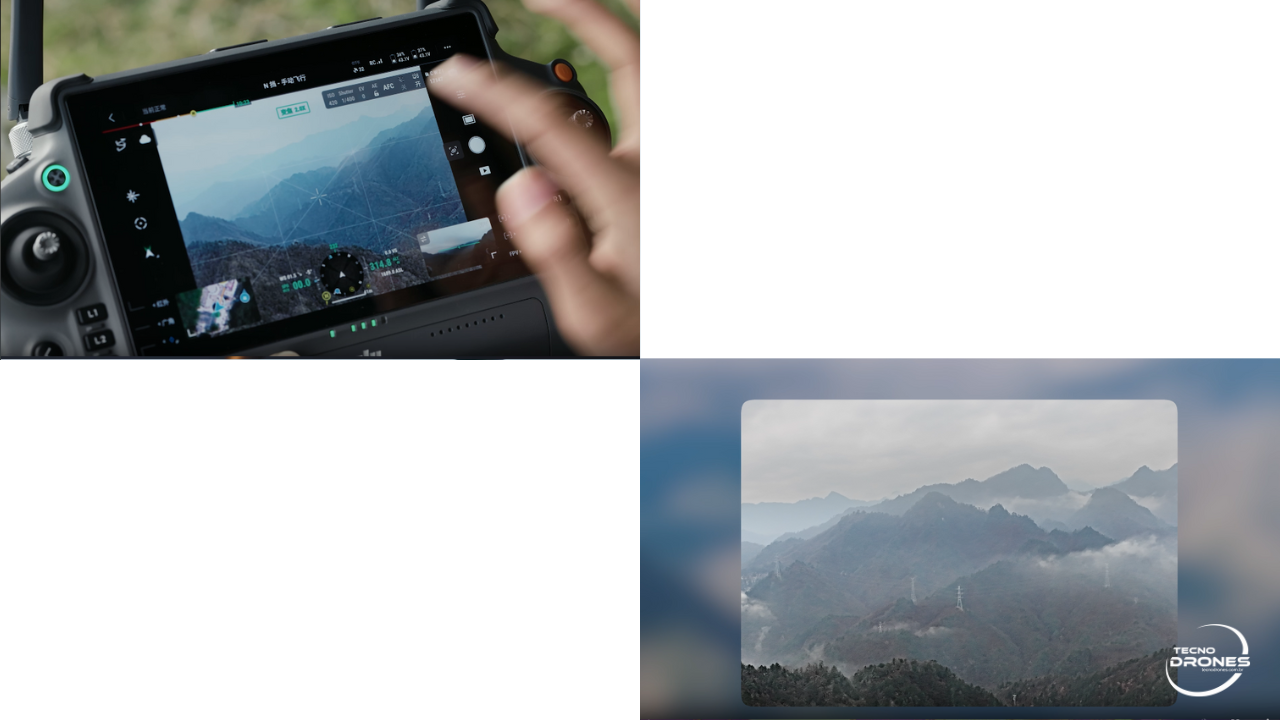

Desembaçamento eletrônico

Em condições com poluição ou alta umidade atmosférica, a câmera com zoom da Série Zenmuse H30 emprega uma nova função de Desembaçamento eletrônico para otimizar a nitidez da imagem. Oferece níveis baixos e altos de desembaçamento para se adequar a diferentes ambientes e requisitos operacionais.

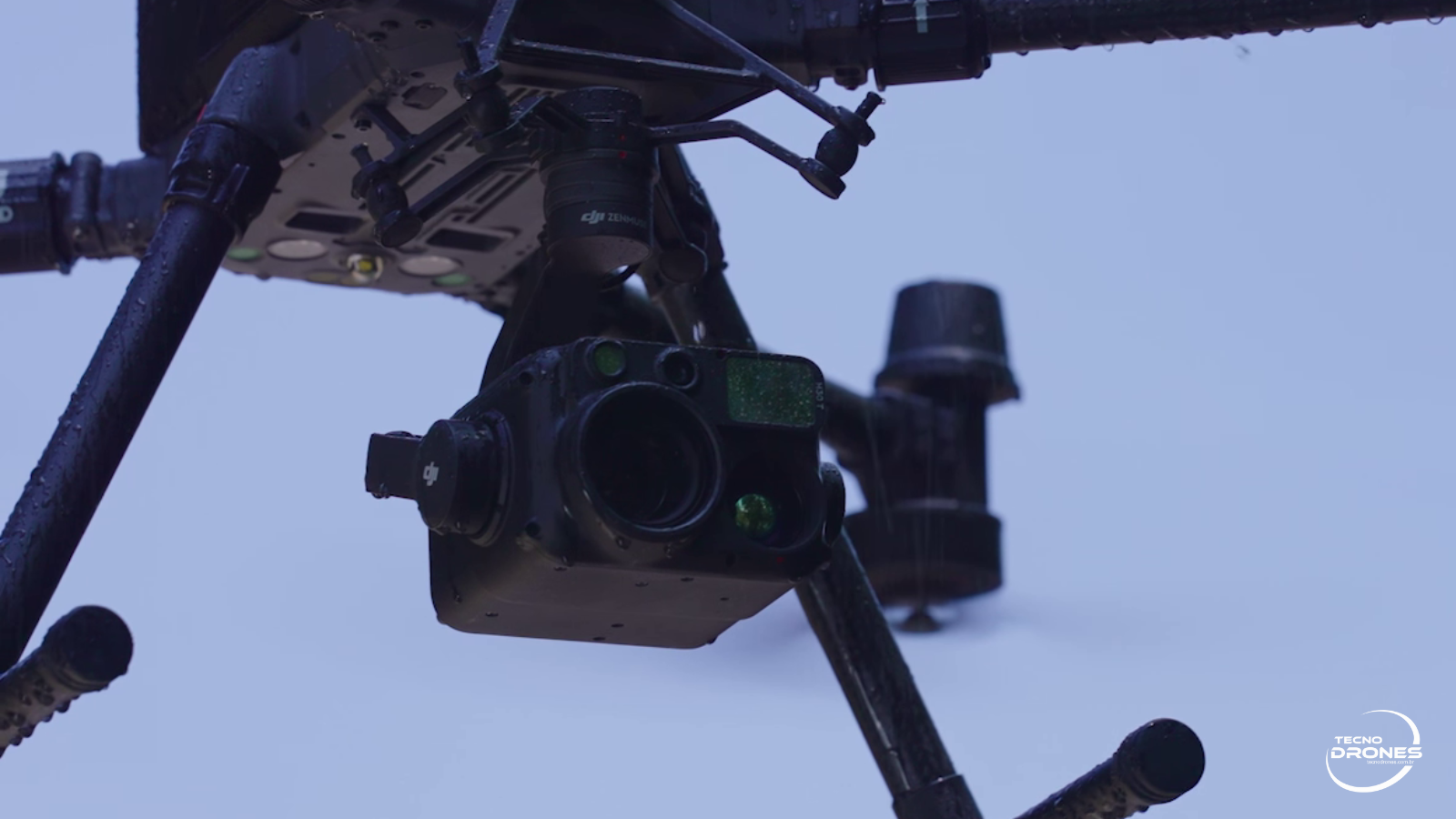

Adaptabilidade ambiental superior

Índice de proteção IP54

Com classificação IP54 de resistência à poeira e à água, a Série Zenmuse H30 é capaz de operar com segurança e confiabilidade mesmo em condições de trabalho adversas.





Temperatura de funcionamento de -20° a 50 °C

A Série Zenmuse H30 foi projetada para funcionar em temperaturas que variam de -20° a 50 °C, atendendo às necessidades operacionais em qualquer clima.





Sincronização e retenção de informações mais confiáveis

Suporta pré-gravação‌

Todas as câmeras da Série Zenmuse H30 suportam pré-gravação, incluindo a câmera com zoom, grande-angular e a câmera termográfica infravermelha. Conseguem capturar gravações de 10, 15 ou 30 segundos antes do início da gravação oficial, garantindo um registro mais completo e capturando informações importantes que, de outra forma, poderiam ser rapidamente perdidas.

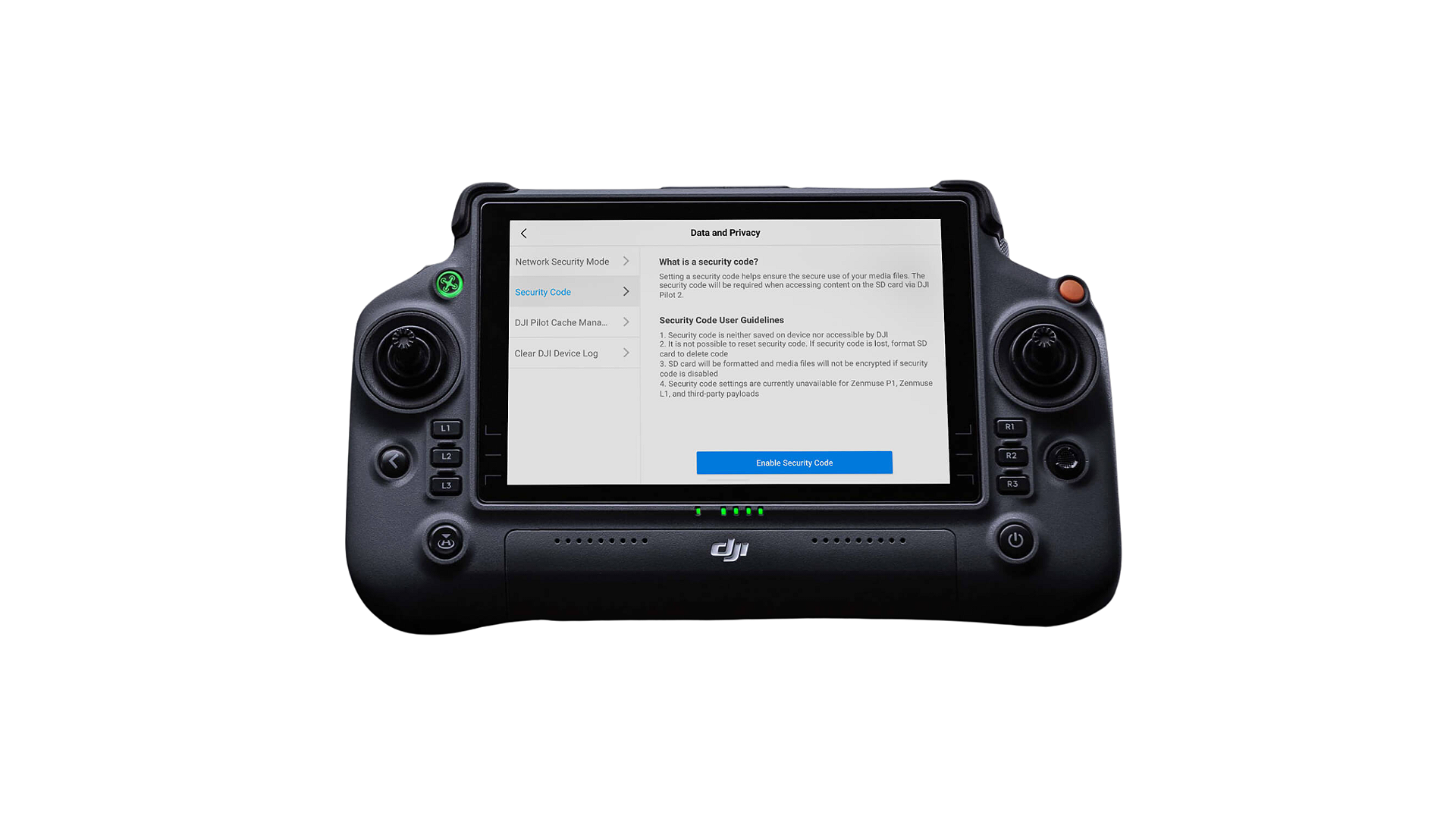

Criptografia de mídia e transmissão com eliminação de registros com um clique‌

A função Código de segurança permite criptografar cartões microSD, protegendo totalmente seus arquivos. A tecnologia de criptografia AES-256 garante a segurança da transmissão de dados entre o controle remoto e a aeronave. Além disso, oferece suporte à eliminação de registros com um clique para evitar vazamentos de informações.

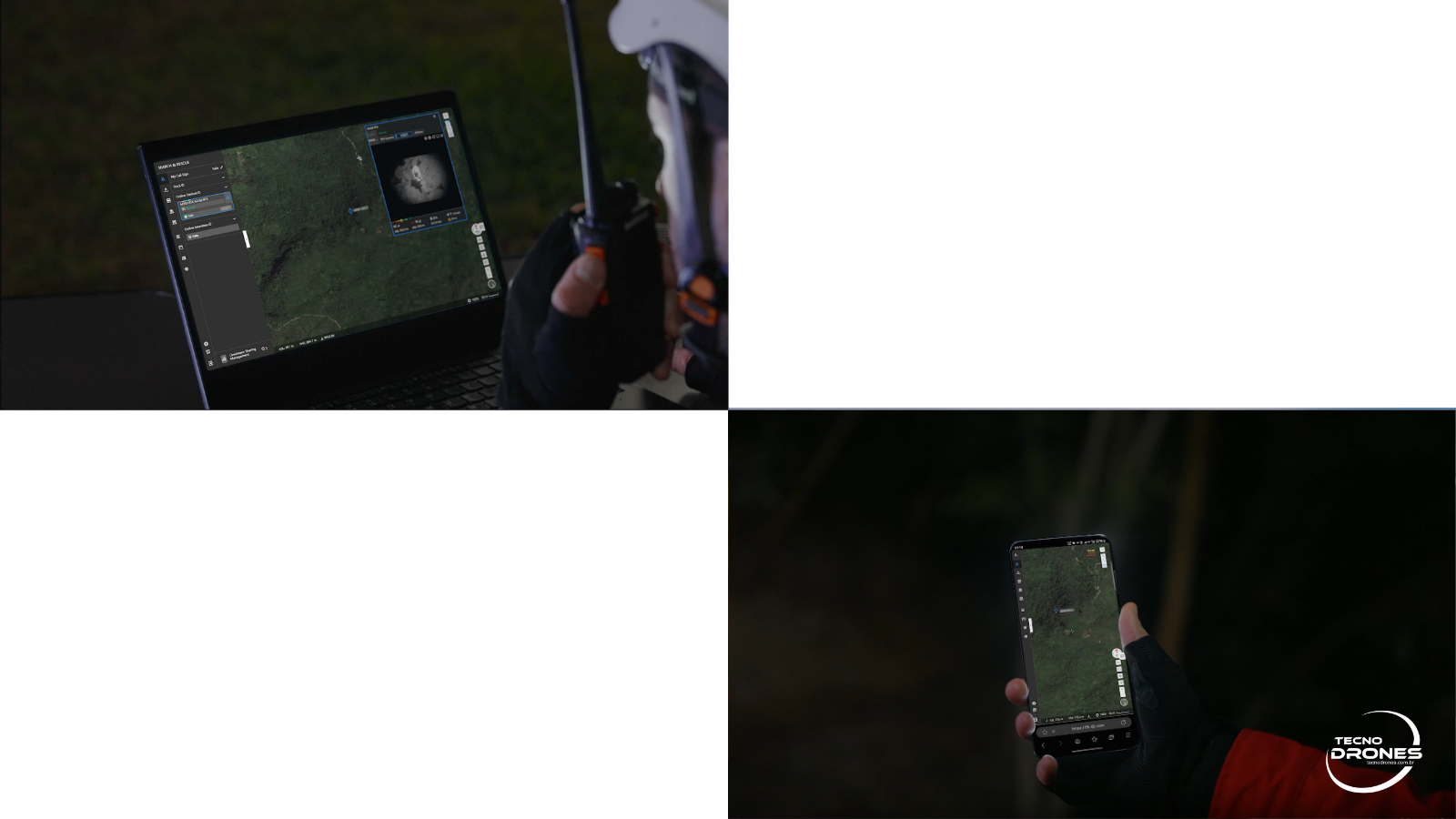

Sincronização de informações na nuvem‌ para operações colaborativas terrestres e aéreas

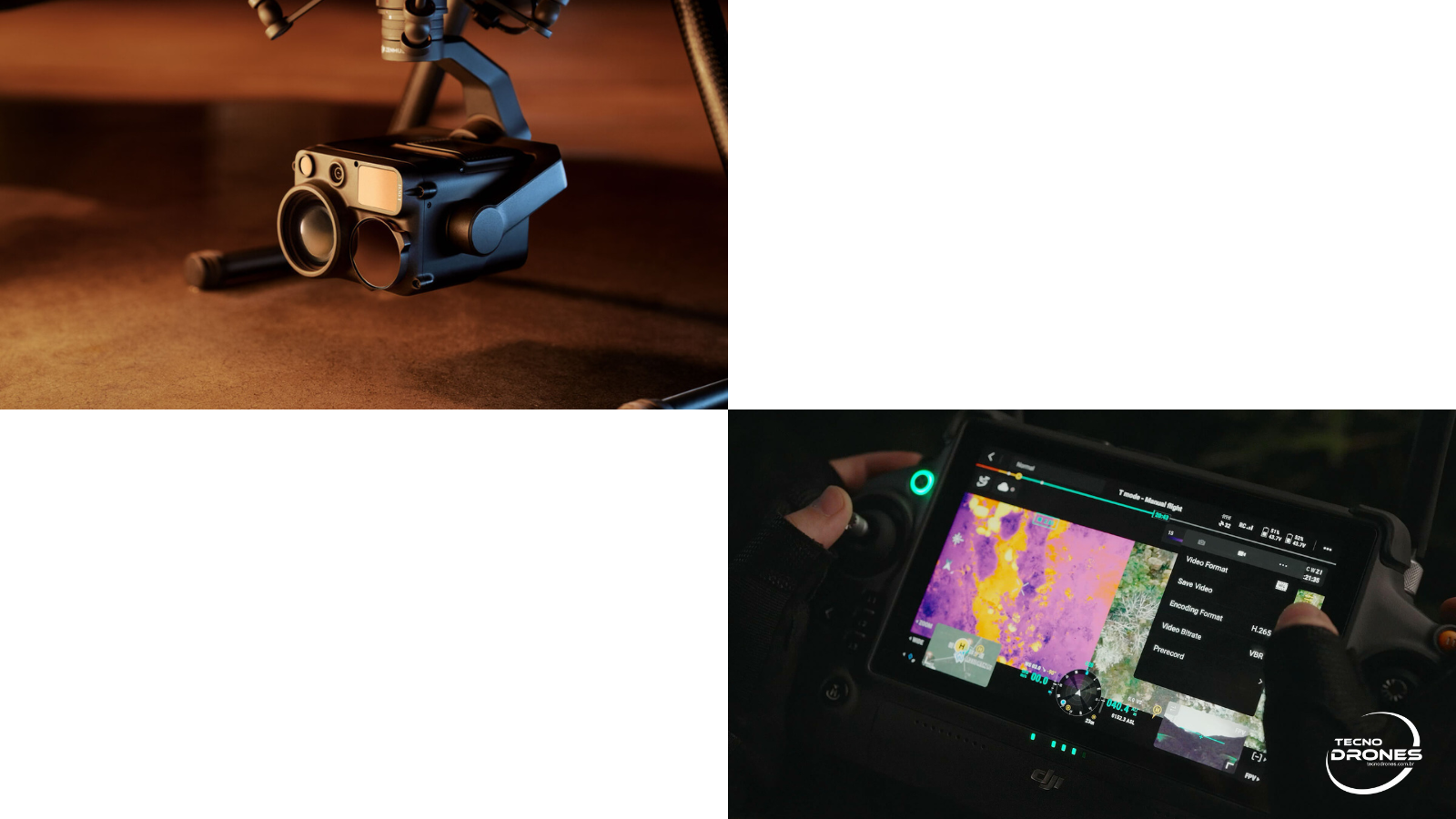

Operadores podem consultar as exibições ao vivo da Série Zenmuse H30 por meio da plataforma da nuvem no DJI FlightHub 2 para se manterem atualizados com informações dinâmicas locais. Isso permite um comando remoto rápido e facilita operações coordenadas entre o ar e o solo.





Cenários de uso

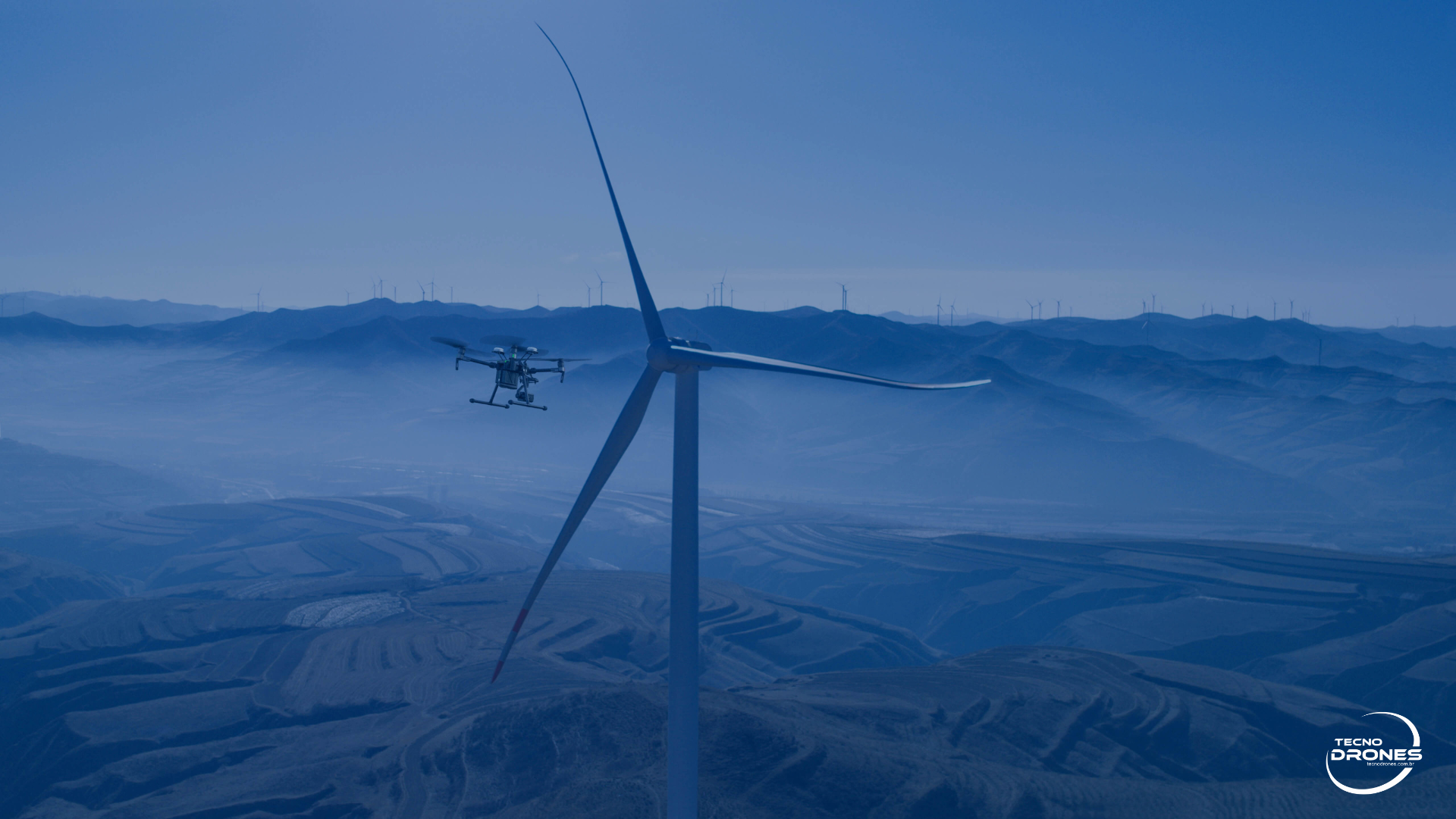

Com as plataformas de voo DJI Enterprise, a Série Zenmuse H30 é adequada para aplicações em diversos setores, como segurança pública, eletricidade, óleo e gás, conservação de água e silvicultura.



Segurança Pública





Eletricidade

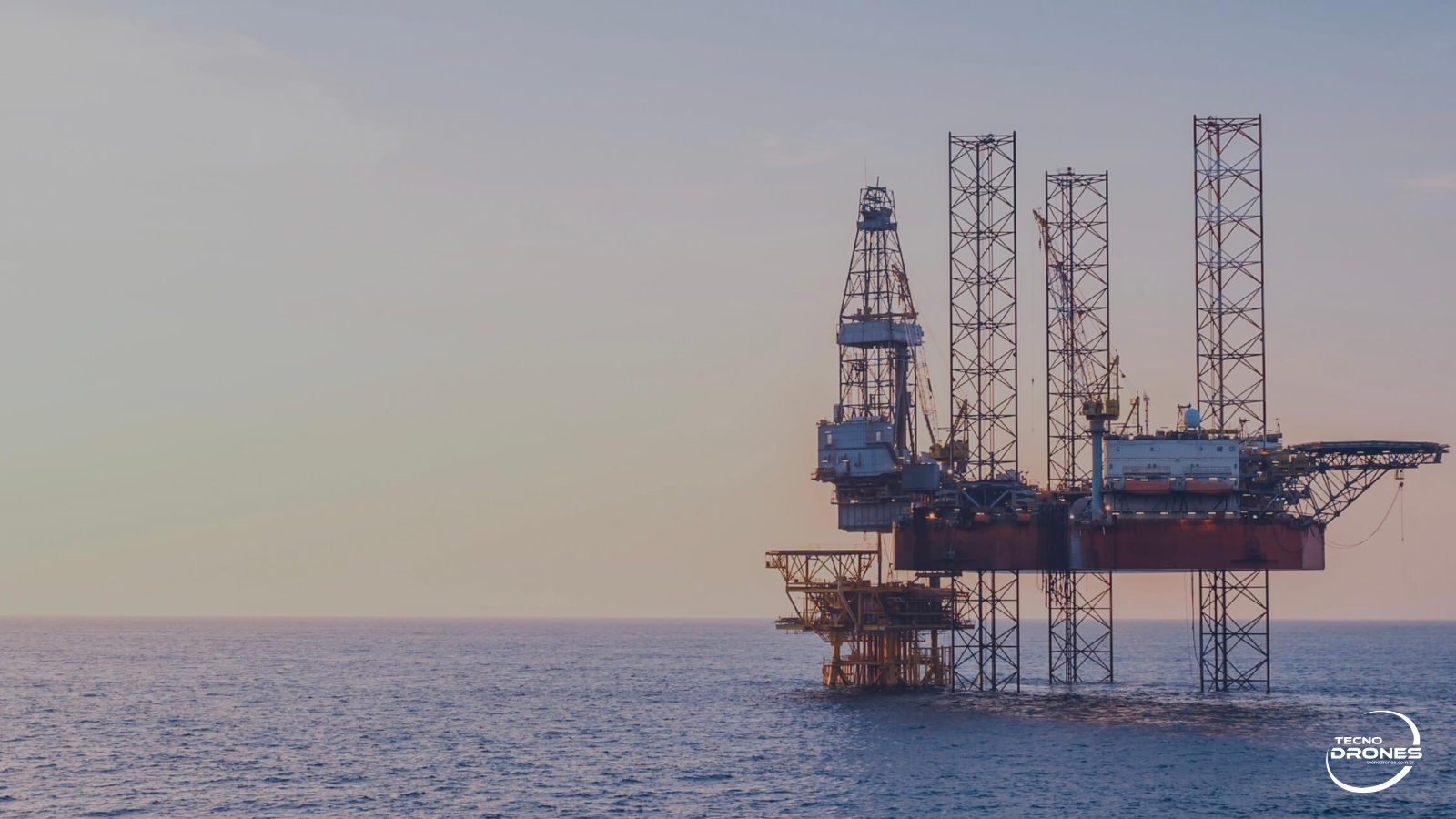

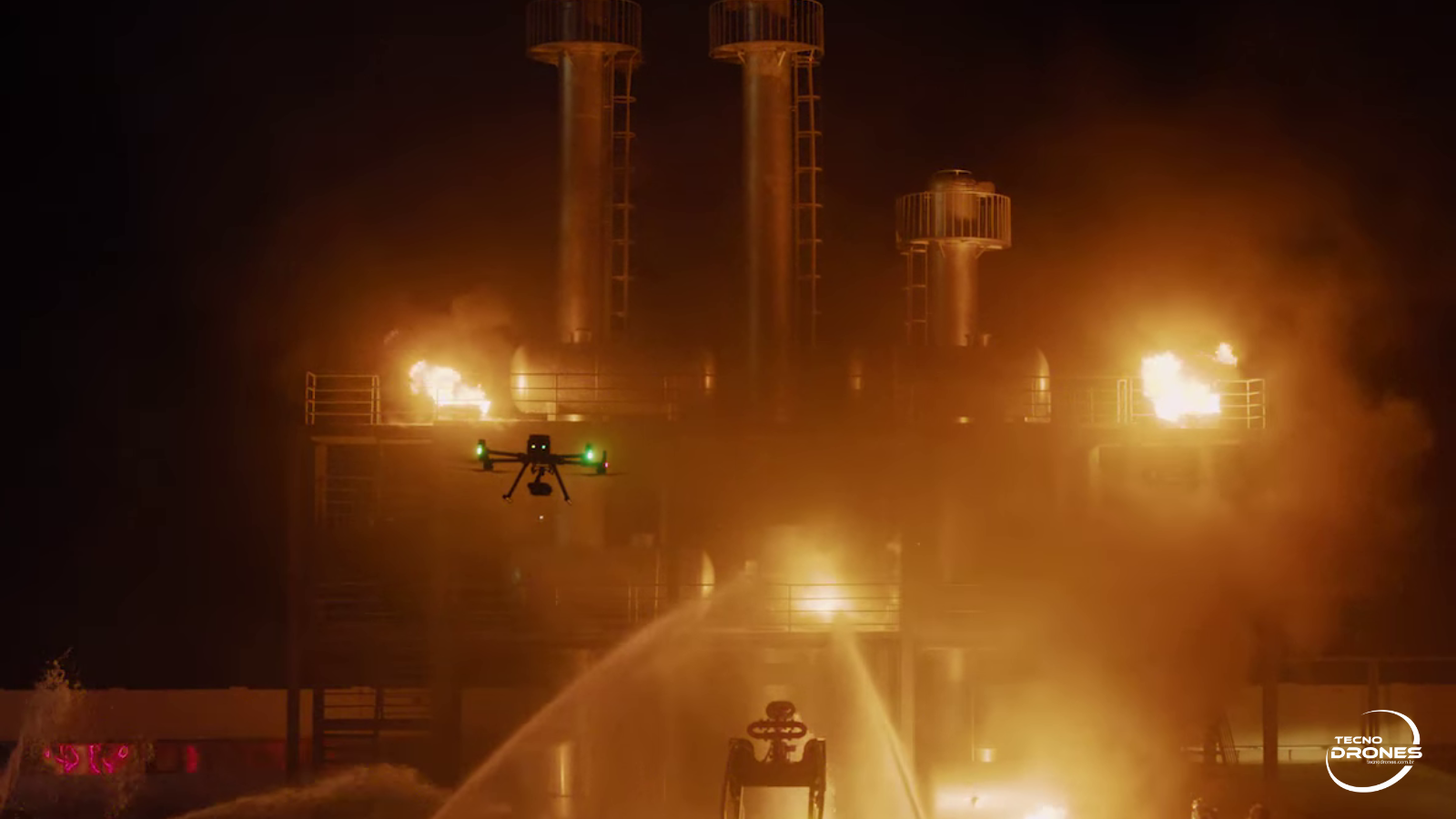

Óleo e gás

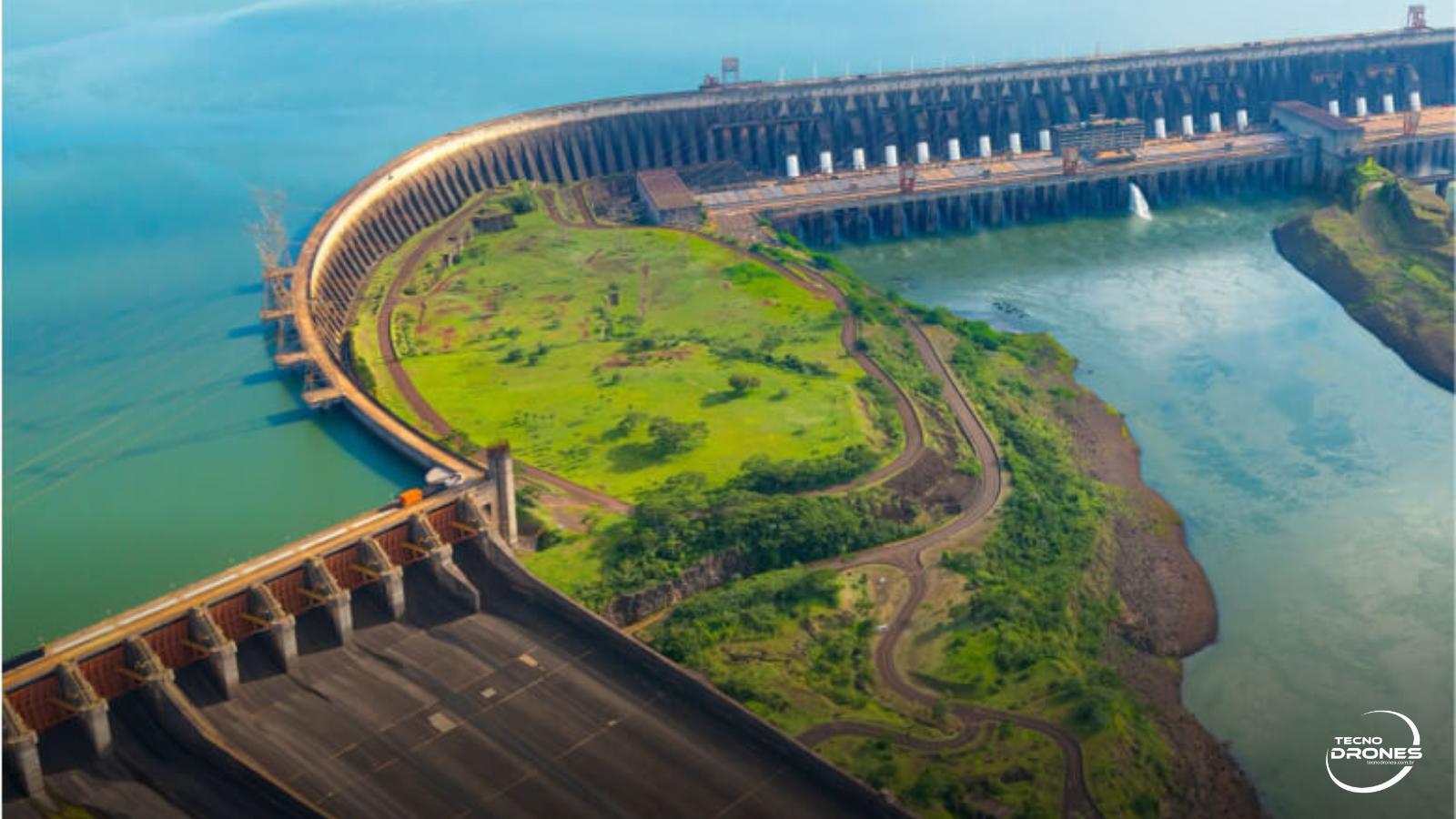

Conservação de água





Silvicultura





Câmera  Dji Zenmuse H30T

A Série Zenmuse H30, nosso carro-chefe multissensores ideal para todos os climas, conta com cinco módulos principais: uma câmera grande-angular, uma câmera com zoom, uma câmera termográfica infravermelha, um sensor telemétrico e uma luz auxiliar com NIR. Empregando algoritmos inteligentes de última geração, revoluciona os padrões de percepção e imagem, transcendendo os limites da visão diurna e noturna. Isso a torna facilmente adequada para uma variedade de operações, incluindo segurança pública, inspeções elétricas, conservação de água e silvicultura.

Especificações DJI Zenmuse H30 Séries:

GERAL:

Nome do produto: Série Zenmuse H30

Dimensões: 170×145×165 mm (C×L×A)

Peso: 915 a 925 g

Potência: H30: 26 W / H30T: 28 W

Classificação da proteção contra impurezas: IP54

* Sob condições controladas de laboratório, pode alcançar a classificação de proteção IP54 pelos padrões IEC 60529. A Classificação IP não é efetiva permanentemente e pode diminuir devido ao uso e desgaste do produto.

Aeronaves compatíveis: Matrice 300 RTK (requer o CR Plus DJI) - Matrice 350 RTK.

TEMPERATURA AMBIENTE:

Temperatura de funcionamento: -20° a 50 °C

Temperatura de armazenamento: -20° a 60 °C.

ESTABILIZADOR:

Sistema de estabilização: Triaxial (inclinação, rotação, giro)

Alcance da vibração angular: Voo estacionário: ±0,002°

Voo: ±0,004° Montagem

DJI SKYPORT removível

Alcance mecânico

Inclinação: -132,5° a +73°

Rotação: ±60°

Giro: ±328°

(Limite estrutural e não do alcance controlável)

Alcance controlável: Inclinação: -120° a +60°

Giro: ±320°

Modos de operação: Rastreio/Livre/Recentralização.

CÂMERA COM ZOOM:

Sensor: CMOS de 1/1,8”; Píxeis efetivos: 40 MP

Lente: Distância focal real: 7,1 a 172 mm (distância focal equivalente: 33,4 a 809,3 mm)

Abertura: f/1.6 a f/5.2 / DFOV: 66,7° a 2,9°

Modo de foco: MF (foco manual), AFC (autofoco contínuo), AFS (autofoco único)

Modo de exposição: Manual, Automático

Compensação da exposição: ±3,0 (incrementos de 1/3)

Modos de medição: Medição de local, Medição média

Trava AE: Suportada

Velocidade do obturador eletrônico: 1/8000-2 s

Alcance ISO: Disparo único: 100 a 25600 / Cena noturna: 100 a 819200

Resolução de vídeo: Disparo único: 3840×2160 a 30 fps, 1920×1080 a 30 fps

Cena noturna: 1920×1080 a 25 fps, 1920×1080 a 15 fps, 1920×1080 a 5 fps

Formato de vídeo: MP4

Legenda para vídeos: Suportada

Estratégia de codificação de vídeo e taxa de bits: H.264, H.265 CBR, VBR

Dimensões máx. da foto: 7328×5496; 3664×2748

Formato de foto: JPG.

CÂMERA GRANDE-ANGULAR:

Sensor: CMOS de 1/1,3”; Píxeis efetivos: 48 MP

Lente: Distância focal real: 6,72 mm (distância focal equivalente: 24 mm)

Abertura: f/1.7 / DFOV: 82,1°

Modo de foco: MF (foco manual), AFC (autofoco contínuo), AFS (autofoco único)

Modo de exposição: Manual, Automático

Compensação da exposição: ±3,0 (incrementos de 1/3)

Modos de medição: Medição de local, Medição média

Trava AE: Suportada

Velocidade do obturador eletrônico: 1/8000-2 s

Alcance ISO: Disparo único: 100 a 25600 / Cena noturna: 100 a 409600

Resolução de vídeo: Disparo único: 3840×2160 a 30 fps, 1920×1080 a 30 fps

Cena noturna: 1920×1080 a 25 fps, 1920×1080 a 15 fps, 1920×1080 a 5 fps

Formato de vídeo: MP4

Legenda para vídeos: Suportada

Estratégia de codificação de vídeo e taxa de bits: H.264, H.265 CBR, VBR

Dimensões máx. da foto: 8064×6048; 4032×3024

Formato de foto: JPG.

CÂMERA TERMOGRÁFICA INFRAVERMELHA (H30T):

Termógrafo: Microbolômetro VOx sem ventilação

Lente: Distância focal: 24 mm (distância focal equivalente: 52 mm)

Abertura: f/0.95 / DFOV: 45,2°

Zoom digital equivalente: 32×

Resolução de vídeo: 1280×1024 a 30 fps

Formato de vídeo: MP4

Legenda para vídeos: Suportada

Estratégia de codificação de vídeo e taxa de bits: H264, H265 CBR, VBR

Resolução de foto: 1280×1024

Formato de foto: R-JPEG

Distância entre píxeis: 12 μm

Alcance espectral: 8 a 14 μm

Sensibilidade térmica (NETD): ≤50 mk a f/1.0

Método de medição de temperatura: Medição de local, medição de área, medição de temperatura do ponto central

Alcance de medição de temperatura: Alto ganho: -20° a 150 °C, -20° a 450 °C (com filtro de densidade infravermelha)

Baixo ganho: 0° a 600 °C, 0° a 1600 °C (com filtro de densidade infravermelha)

Alerta de temperatura: Suportado

Proteção contra queimaduras solares: Suportada

FFC: Automática, Manual

Paleta: White Hot, Black Hot, Tint, Iron Red, Rainbow 1, Rainbow 2, Medical, Arctic, Fulgurite, Hot Iron.

SENSOR TELEMÉTRICO:

Comprimento de onda: 905 nm

Alcance de medição: 3 a 3000 m

Alcance de objetos comuns: Pastagens (2000 m), bosques (1900 m), superfícies de estradas (1700 m)‌*

* O alcance de medição pode variar com base no material e formato do objeto testado, bem como no impacto do ângulo do estabilizador, luz ambiente e condições climáticas, como chuva ou neblina. Se um pulso de laser atingir vários alvos, sua energia será dispersa, o que poderá reduzir a distância mensurável.

* Condições de teste: alvo em superfície plana, tamanho do alvo excedendo o diâmetro do feixe de laser, visibilidade atmosférica de 23 km (alcance reduzido em condições nítidas em comparação ao céu nublado), impacto do laser em ângulo oblíquo (com ângulo de incidência de aproximadamente 0,2 radianos).

Precisão da medição: ≤500 m: ±(0,2 m + distância de medição × 0,15%) ‌>500 m: ±1 m

Dimensões do ponto de laser:

a 100 m: aprox. 50×450 mm

a 1000 m: aprox. 450×4500 mm

Nível de regulamentação de segurança: Classe 1

Limite de emissão acessível (AEL) 260 nJ

Abertura de referência: 18 mm

Potência máxima de emissão de pulso de laser em 5 nanossegundos: 52 W.

LUZ AUXILIAR COM NIR:

Comprimento de onda: 850 nm

FOV: 4,6±0,6° (circular)

Nível de regulamentação de segurança: Classe 1

Alcance de iluminação: a 100 m: círculo com aprox. 8 m de diâmetro.

RECURSOS ESPECIAIS:

Zoom óptico híbrido: 34×

Zoom máx.: 400×

Zoom com vinculação: Suportado

Clique para mirar: Suportado

Grade de fotos em alta resolução: Suportada

Cena noturna: Suportada

Marca temporal: Suportada

Capturas Inteligentes: Suportadas

Pré-gravação de vídeo: Suportada

Imagem infravermelha em UHR: Suportada.

ARMAZENAMENTO DE DADOS:

Cartões microSD suportados:

Requer U3/Classe 10/V30 ou superior, ou use um cartão de memória da lista recomendada.

Sistema de arquivo suportado: exFAT

Cartões microSD recomendados:

Lexar 1066x V30 A2 64 GB/128 GB/256 GB/512 GB microSDXC

Canvas Go! Plus V30 A2 64 GB/128 GB/256 GB/512 GB microSDXC

* A Zenmuse H30 suporta a função com Código de segurança. Acesse “Dados e Privacidade” no DJI Pilot 2 e defina o código para criptografar o cartão microSD instalado na câmera. Baixe a ferramenta “DJI Decrypt Tool” no site oficial da DJI para descriptografar o cartão microSD em um computador Windows e acessar o conteúdo do cartão.

SOFTWARE DE PÓS-PROCESSAMENTO:

Software de mapeamento: DJI Terra, DJI FlightHub 2

Software de análise infravermelha: DJI Thermal Analysis Tool 3.
